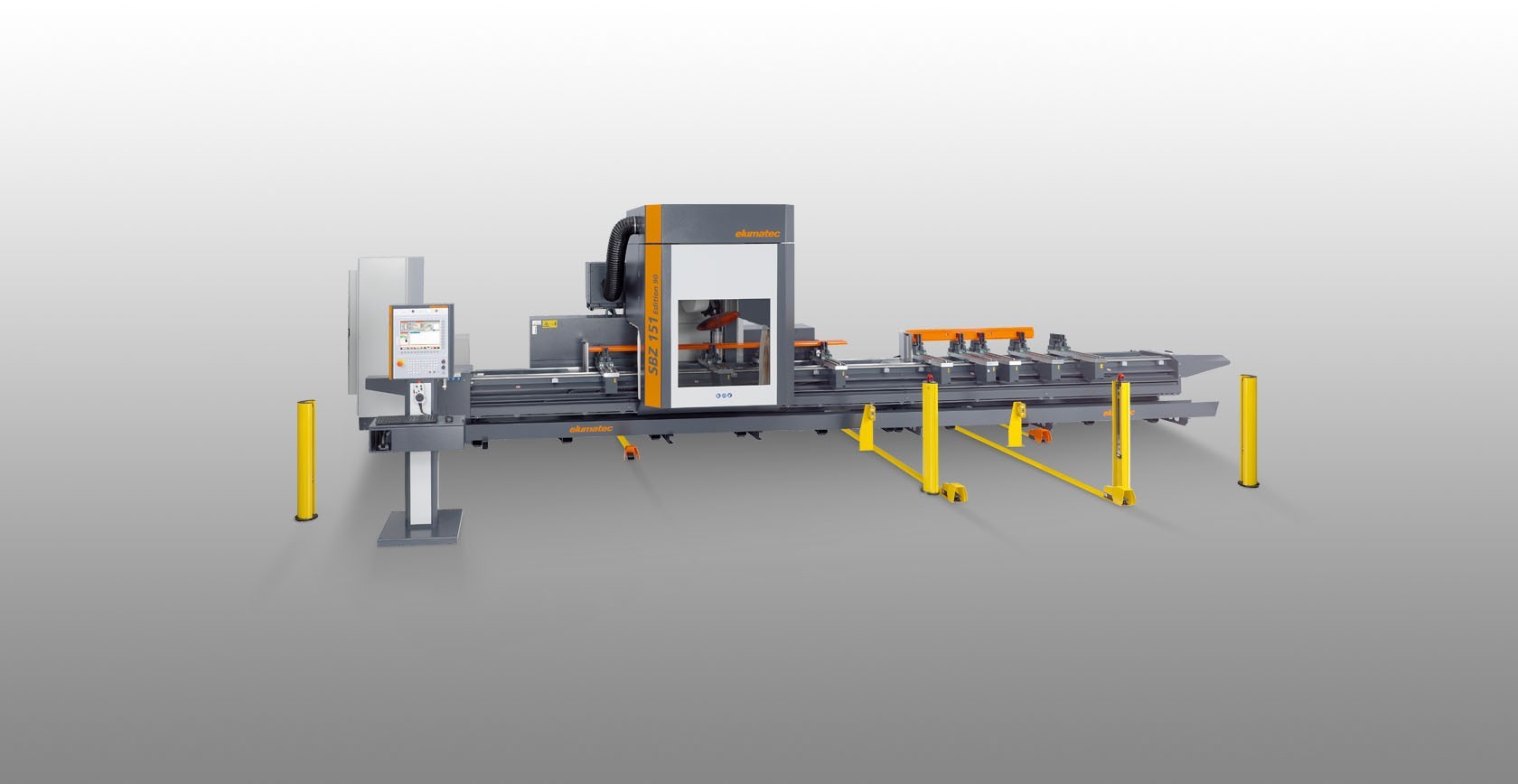

SBZ151

• 五轴型材加工中心
• 设计用于灵活和高效地加工铝和薄壁钢型材。

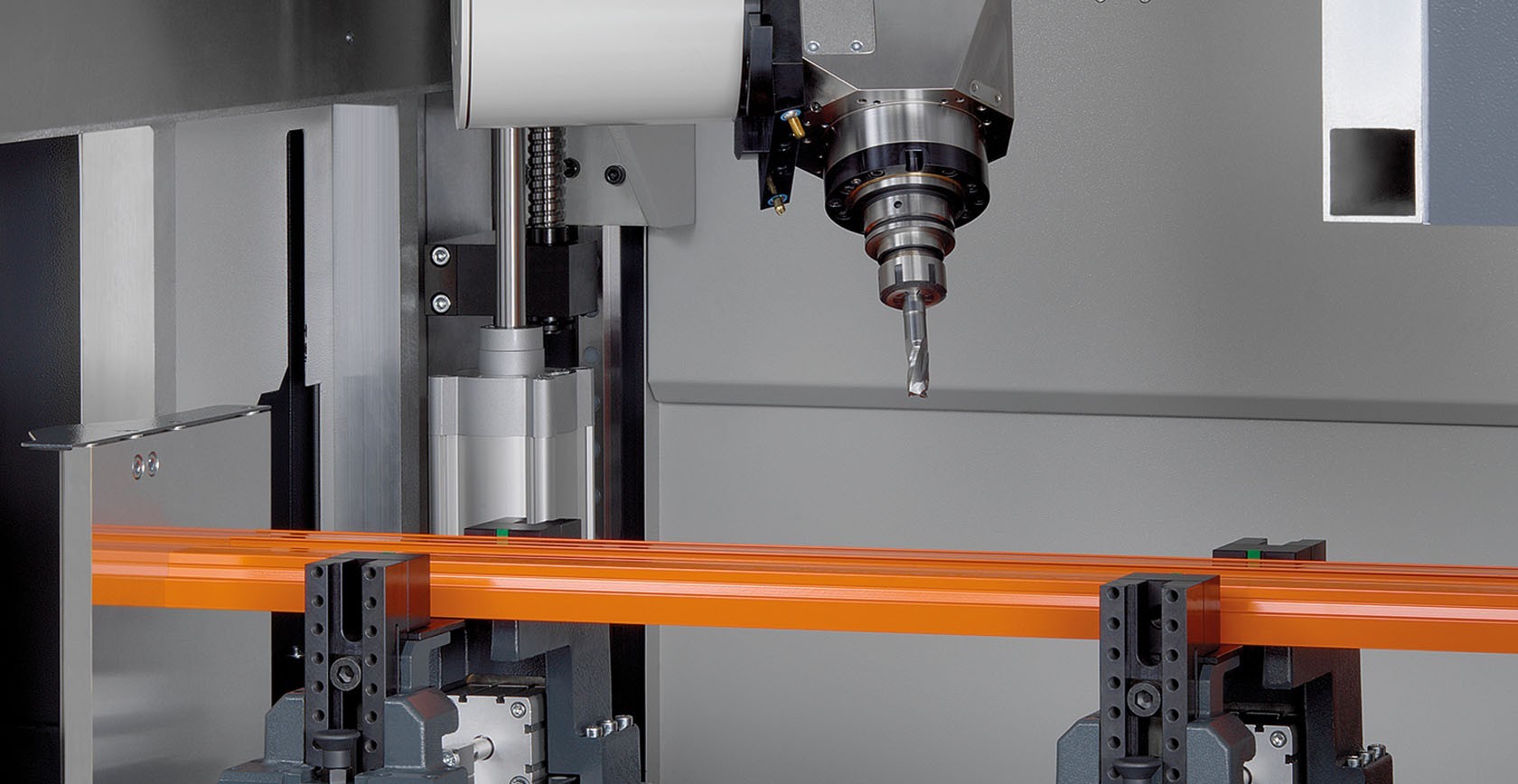

• 所有如铣槽、钻孔、攻丝、铣内螺纹、端铣及端角切割等加工工序均在型材固定不动的情况下进行，保护型材表面不受损坏。
• 通过动态伺服驱动器实现最高66米/分钟的加工机组的快速定位。
• 六面加工。底面采用角式刀头加工（选配）
• 内置的刀具库使刀具的更换快速便捷，从而保证最佳加工周期。

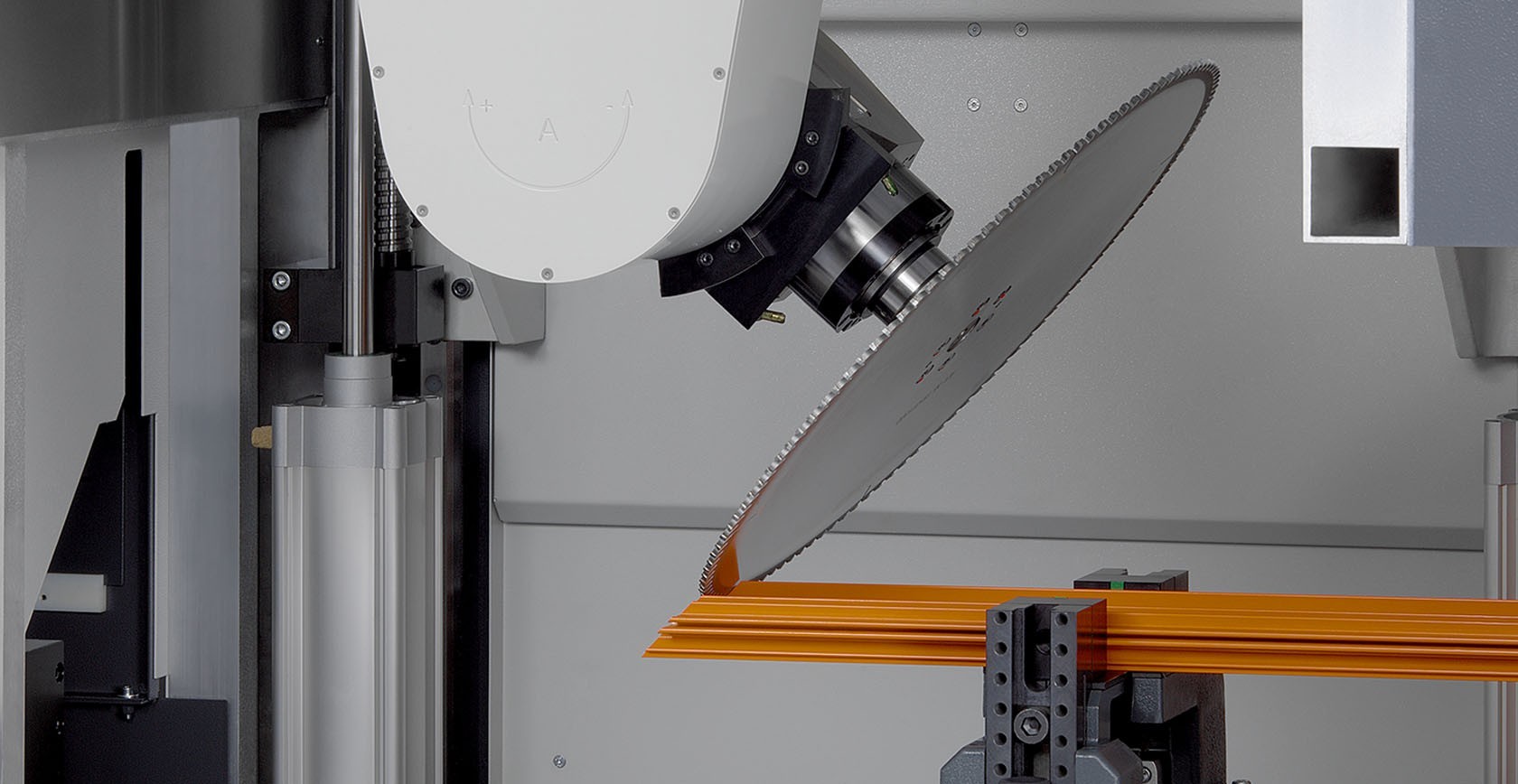

• 刀具库备有13组标准刀具刀位和七组特殊刀具（角式铣刀头及特殊铣片）的刀位。锯片的其他刀具库可供配置直径400 mm或500 mm的锯片。
• 通过绝对测量系统实现夹具自主定位装置
• 两个独立的加工区域允许连续交叉往返加工。通过防护围栏和光栅封闭入口
• 带有自主式CNC的5轴CNC控制系统，用于空间加工，切口和切割
• 由于采用了绝对旋转编码系统，因此轴无需定义参考点
• 网络接口和USB端口
• 带Windows操作系统和15"纯平显示器的操作终端
• 通过互联网远程维护
• eluCloud-ready

加工长度

SBZ 151 Edition 90 – 6.0 m

• 含正面加工的最大工作长度 5,680 mm
• 不含正面加工的最大工作长度 6,000 mm

SBZ 151 Edition 90 – 7.3 m

• 含正面加工的最大工作长度 6,980 mm
• 不含正面加工的最大工作长度 7,300 mm

SBZ 151 Edition 90 – 9.0 m

• 含正面加工的最大工作长度 8,680 mm
• 不含正面加工的最大工作长度 9,000 mm

SBZ 151 Edition 90 – 10.3 m

• 含正面加工的最大工作长度 9,980 mm
• 不含正面加工的最大工作长度 10,300 mm

SBZ 151 Edition 90 – 12.0 m

• 含正面加工的最大工作长度 11,680 mm
• 不含正面加工的最大工作长度 12,000 mm

SBZ 151 Edition 90 – 13.3 m

• 含正面加工的最大工作长度 12,980 mm
• 不含正面加工的最大工作长度 13,300 mm

SBZ 151 Edition 90 – 15.0 m

• 含正面加工的最大工作长度 14,680 mm
• 不含正面加工的最大工作长度 15,000 mm

SBZ 151 Edition 90 – 16.3 m

• 含正面加工的最大工作长度 15,980 mm
• 不含正面加工的最大工作长度 16,300 mm

可按需提供更长的型号

选件

• 双侧自动长度测量装置
• 双侧带有Z行程的自动长度测量装置
• 刀具长度测量和断裂监控
• 无补偿形卡盘的攻丝加工工序
• 循环装置
• 3D无线测针
• 工具
• 刀具支架
• 夹钳衬套
• 夹钳
• 从底面加工的角式铣刀头
• 锯片
• 废屑传送带
• 蒸气抽吸装置
• 标签打印机
• 条形码扫描仪
