SBZ145

home / 产品类别 / 型材加工中心

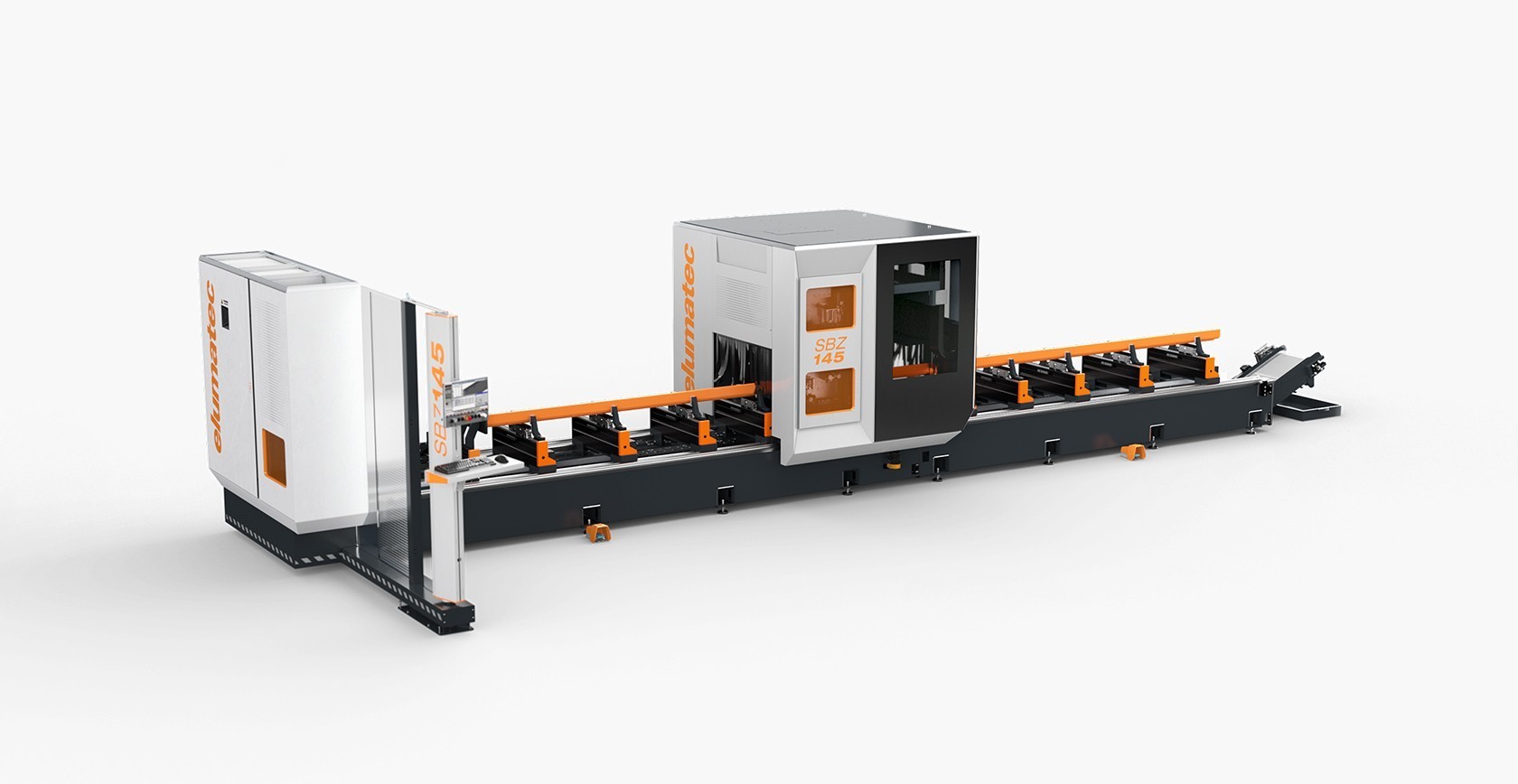

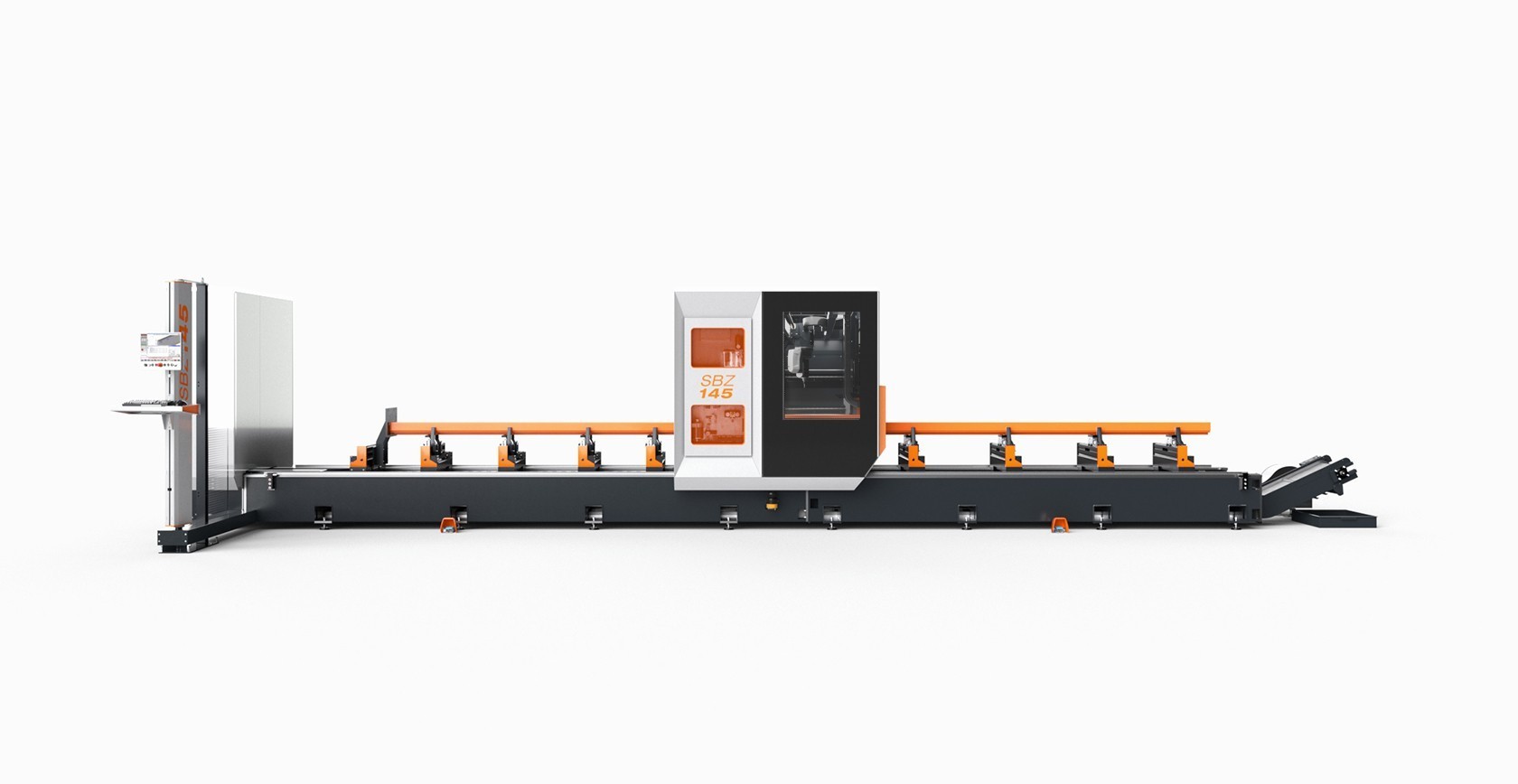

SBZ 145 专为满足金属结构和工业用途的要求而设计、配备 5 个加工轴、加工范围为 560 mm x 350 mm x 7500 mm。配备了一个自主夹紧轴和一个大尺寸刀库、可存放铣刀、钻头、丝锥和锯片。SBZ 145 具有多种加工选项、可从型材棒进行加工和切割、或者可以选择穿梭式加工（2x 3,250 mm）处理预切割的单个零件。

索取报价

两个独立的加工区域

可选择用于穿梭式加工或型材加工

用于金属加工和工业领域

五轴型材加工中心、可从底面使用直角刀头加工 6 个工作面

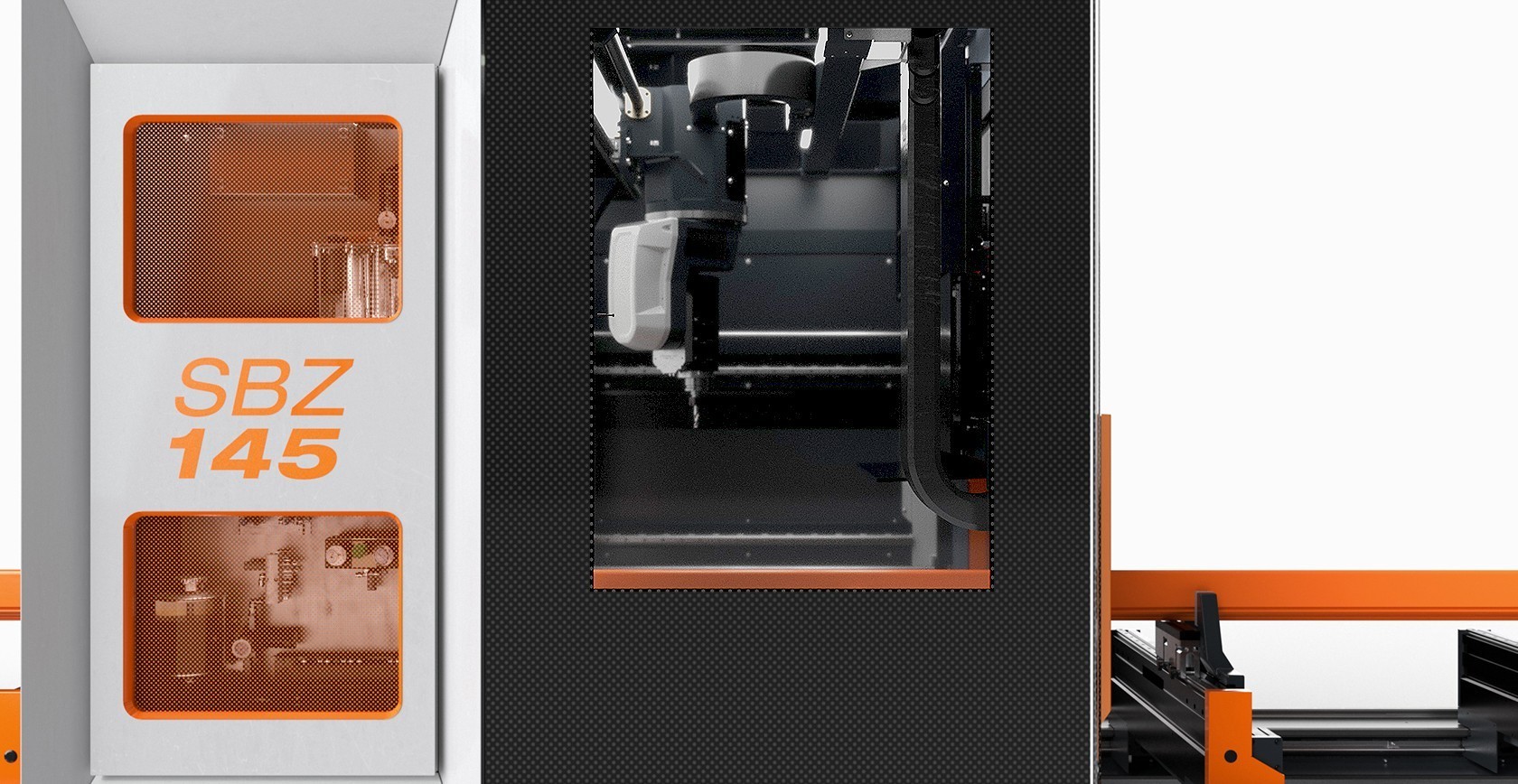

可视窗口

龙门架前部的可视窗口尺寸宽大、可为加工区域提供最佳视野、便于维护和清洁工作

保护型材表面

所有如铣槽、钻孔、攻丝、铣内螺纹、切槽及锯切等加工工序均在型材固定不动的情况下进行

型材加工

用实心型材生产单个部件。各个部件被自动拉开、进行端面加工或切槽处理

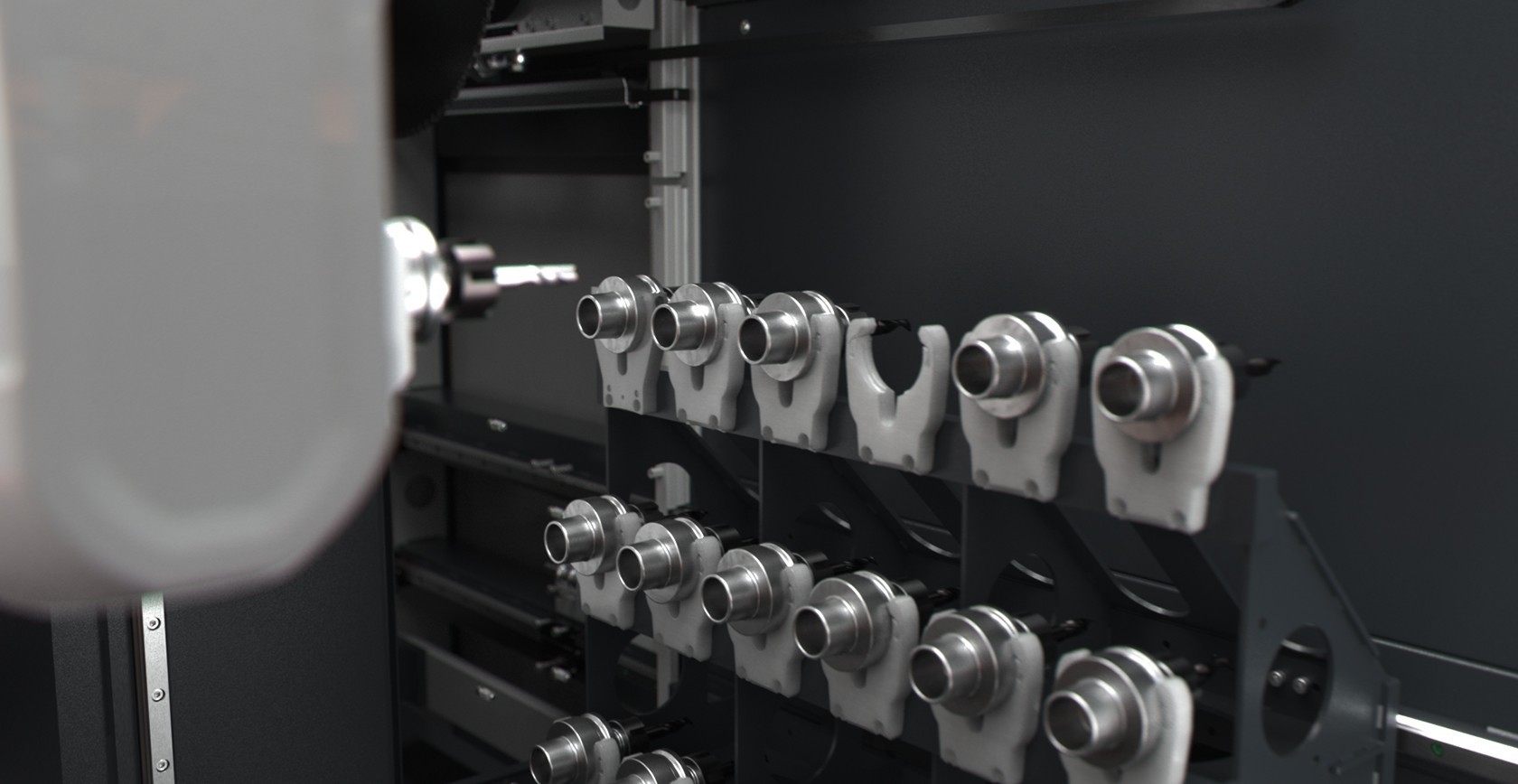

换刀器

确保缩短刀具更换时间：集成式水平移动换刀器有 18 个刀位（3 排、每排 6 把刀具）

坚固稳定的龙门式结构、新式设计

稳定的机床床身和两侧带轴承的龙门架确保了高水准的定位精度

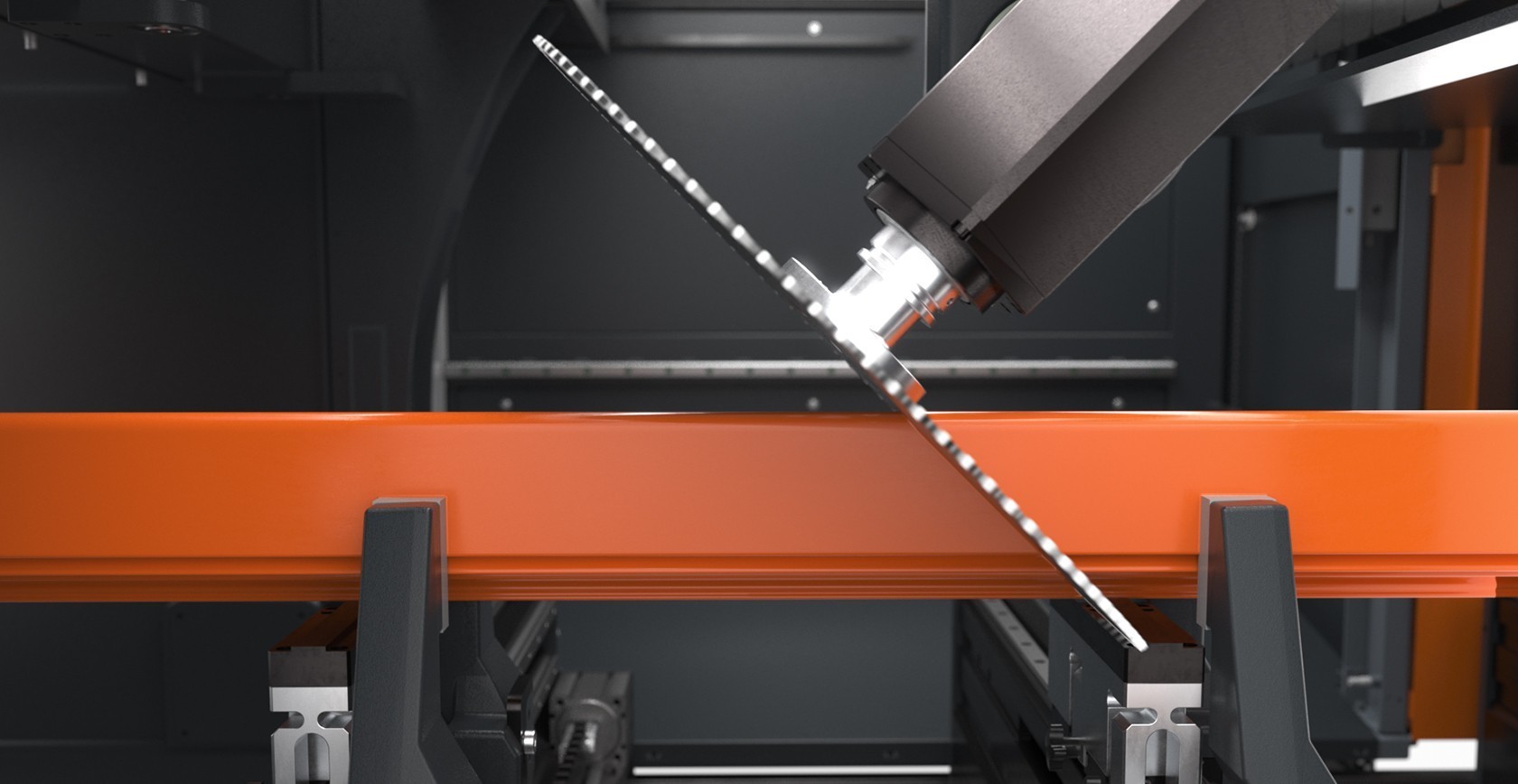

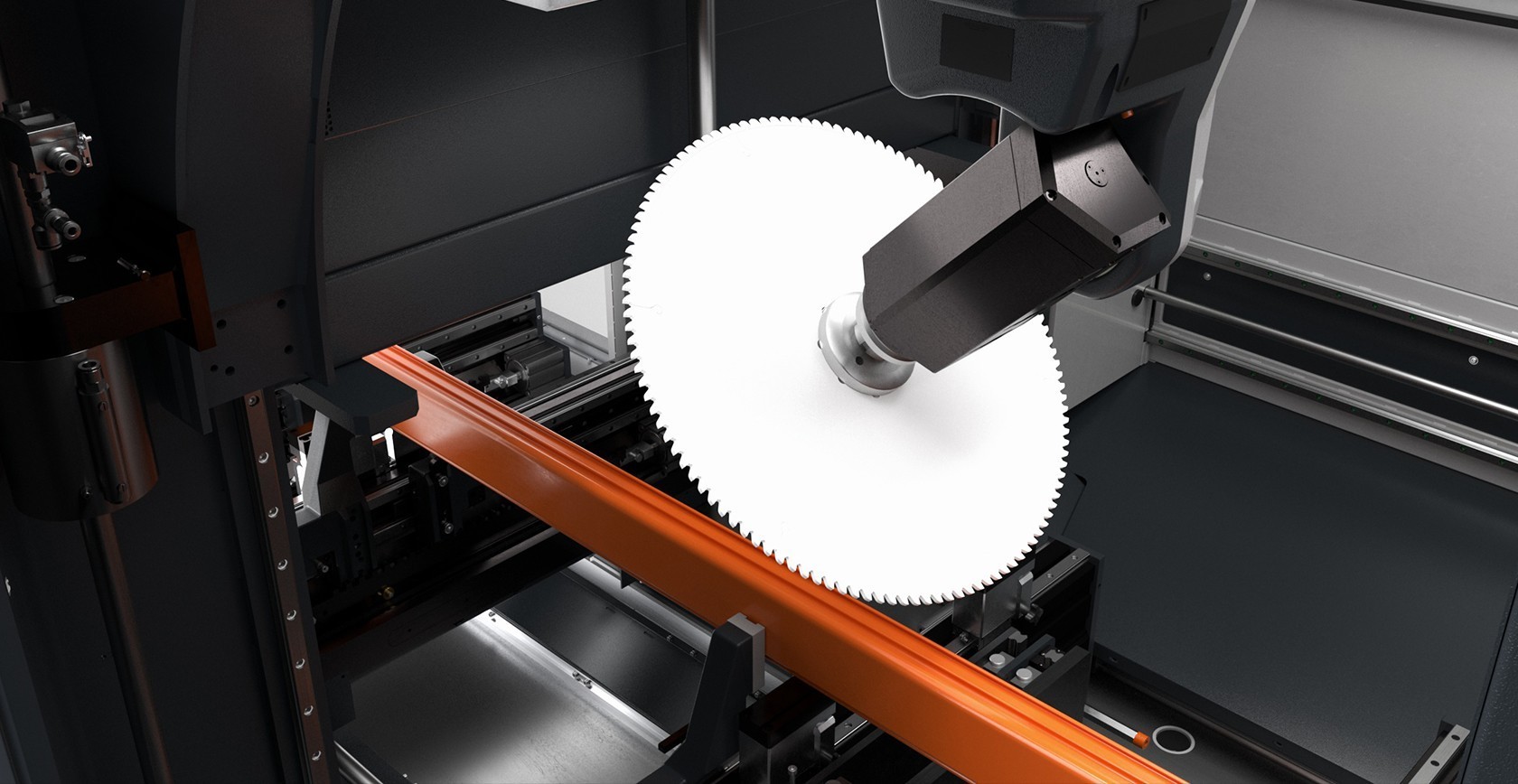

锯片

移动式换刀器最多可容纳两根直径为 254 毫米至 500 毫米的锯片

加工周期经过优化

最大的灵活性：自动执行刀具分配、碰撞检测和夹具设置

夹具定位简单快捷

可快速调节的自主移动式夹具/配备 V 轴的夹具位移装置

机器高度低

采用内置 Z 轴和拖链、所需空间小

洁净且高效的废件解决方案

切屑输送机与机床床身融为一体

技术参数

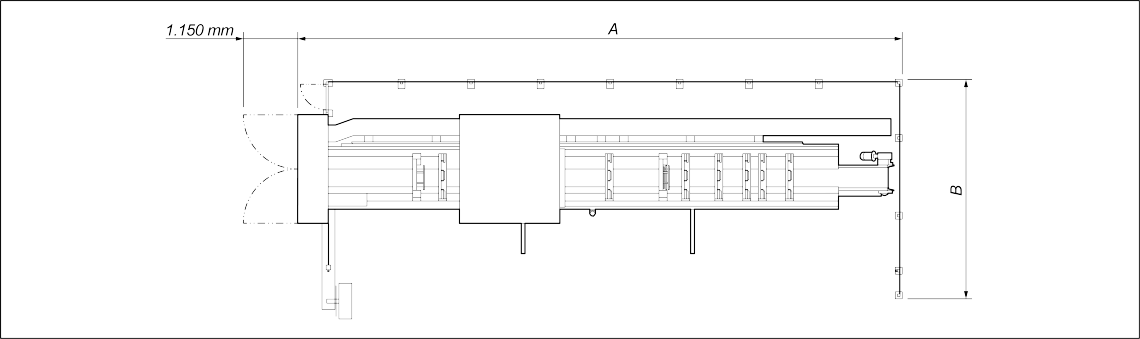

布局

SBZ 145
总长 (A) (mm)	12.060
深度 (B) (mm)	4.587
高度 (mm)	2.450
重量 (kg)	10.300

总体尺寸和重量可能因产品配置而异

轴移动路径

X 轴 (mm)

7.500

Y 轴 (mm)

1.300

Z 轴 (mm)

730

A 轴

-110° / +110°

C 轴

-182° / +182°

铣削主轴

最大功率 S1 (kW)

最大转速 (U/min)

24.000

刀架锥体

HSK 63F

运行模式

穿梭式加工、配备 2 个左侧止挡件

型材程序

安全装置和保护装置

侧面入口防护装置（栅栏/防护板）

正面入口保护（光幕/激光）

后侧保护装置（栅栏）

要加工的面

直接使用刀具（前部/顶部/后部、端部）

工作范围

1F = 单面加工 5F = 5 面加工

		A	X1	Y1	Z1	X2	Y2	Z2
SBZ 145 - 7,5 m	单件	145	7.500	560	350	7.500	560	350
	穿梭式加工	145	3.250	560	350	2.900	560	350

尺寸 (mm)

自动刀库

移动刀库

U 轴（换刀装置）

刀库类型：线性更换器

标准刀库中的刀具数量

刀库中的特殊刀具数量：锯片

刀位 1 级（最大直径 100mm、最大长度 210mm）

刀位 2 级（最大直径 63mm、最大长度 210mm）

刀位 3 级（最大直径 63mm、最大长度 145mm）

部件夹紧

V 轴（自主夹钳位移）

夹钳数量

最大行程的附加夹钳最大数目

型材定位

材料挡块数量（夹紧位置左侧）

位置 2 的材料挡块（与夹具连接）

包括

可用
