SBZ125/85

型材加工中心

home / 产品类别 / 型材加工中心

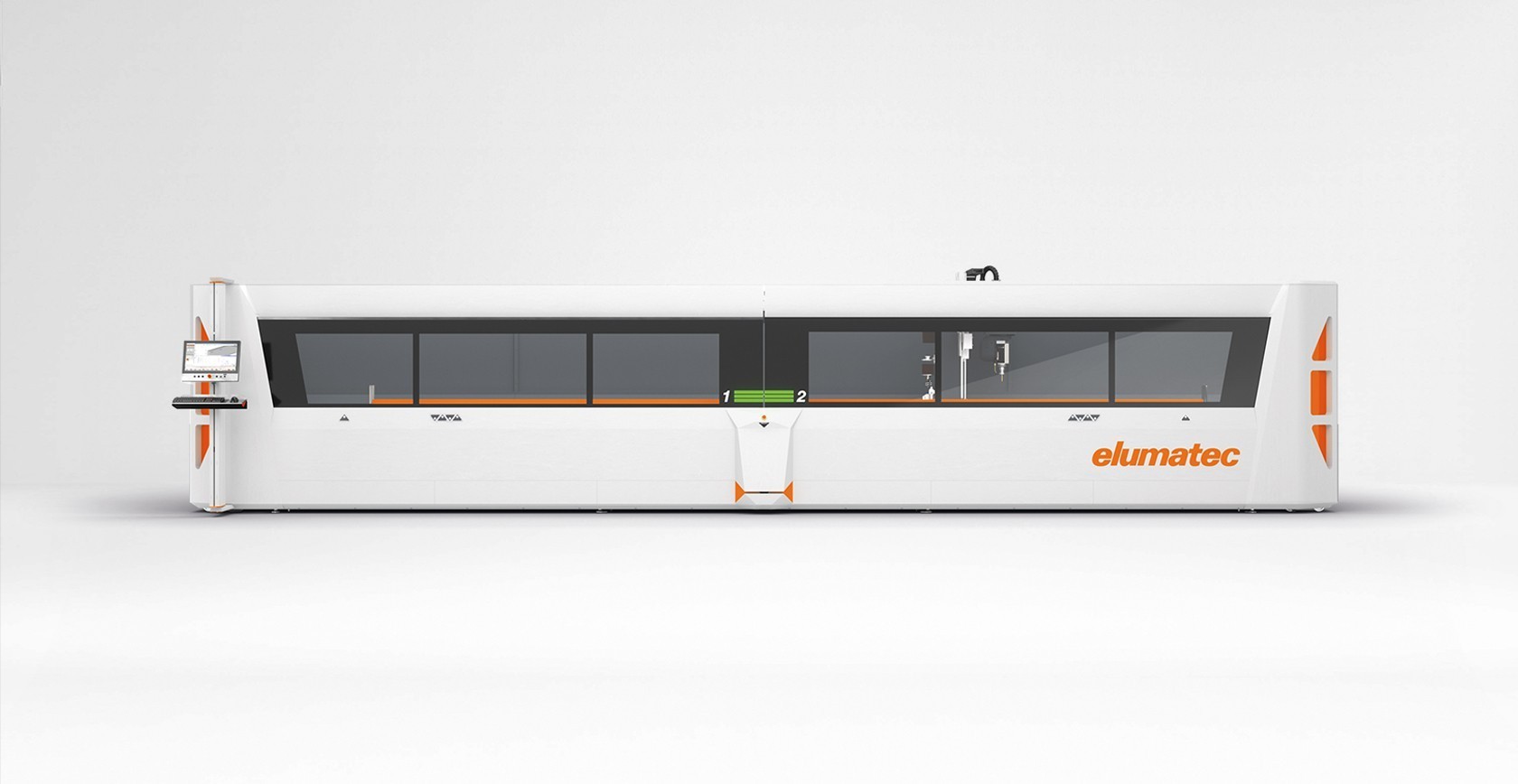

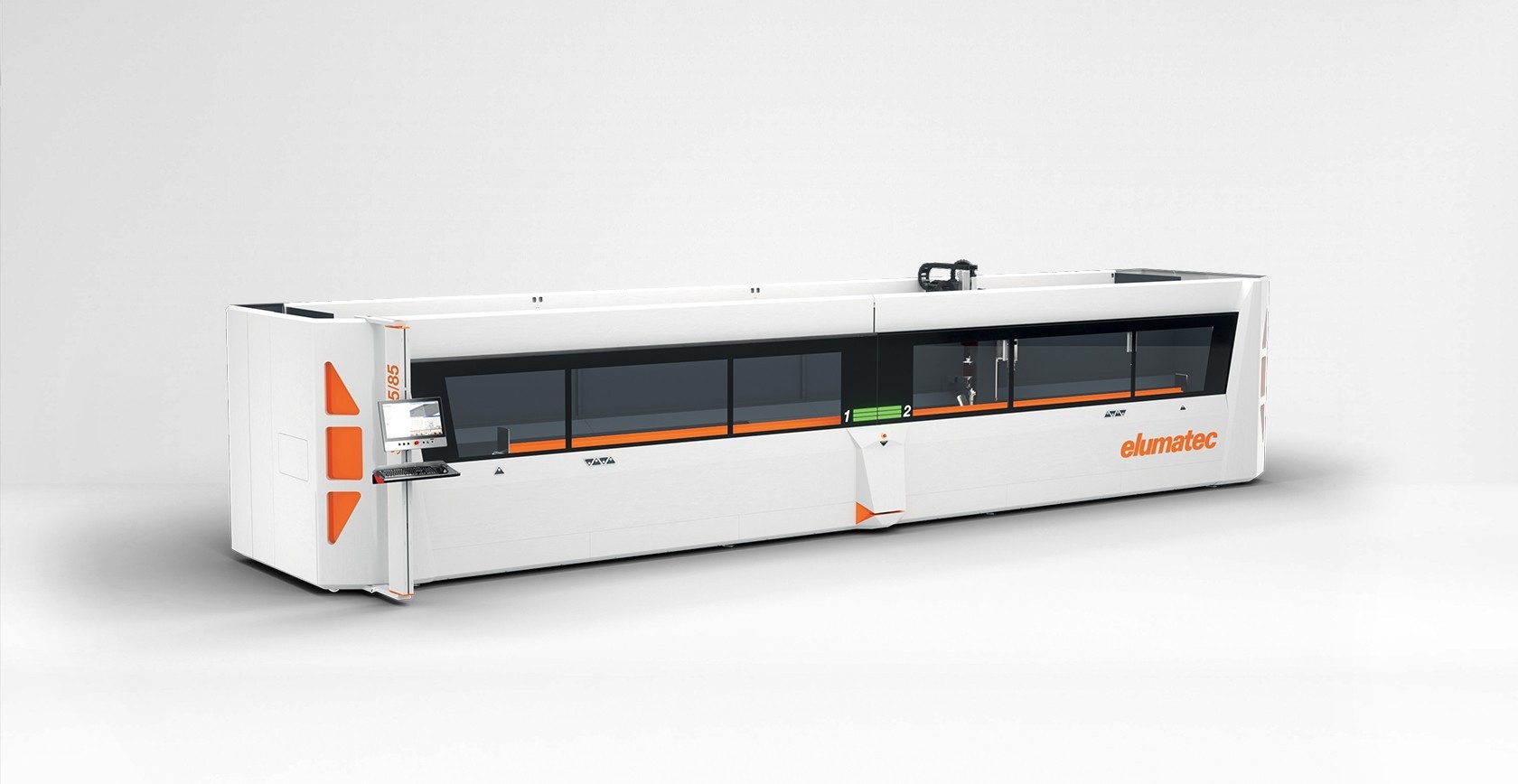

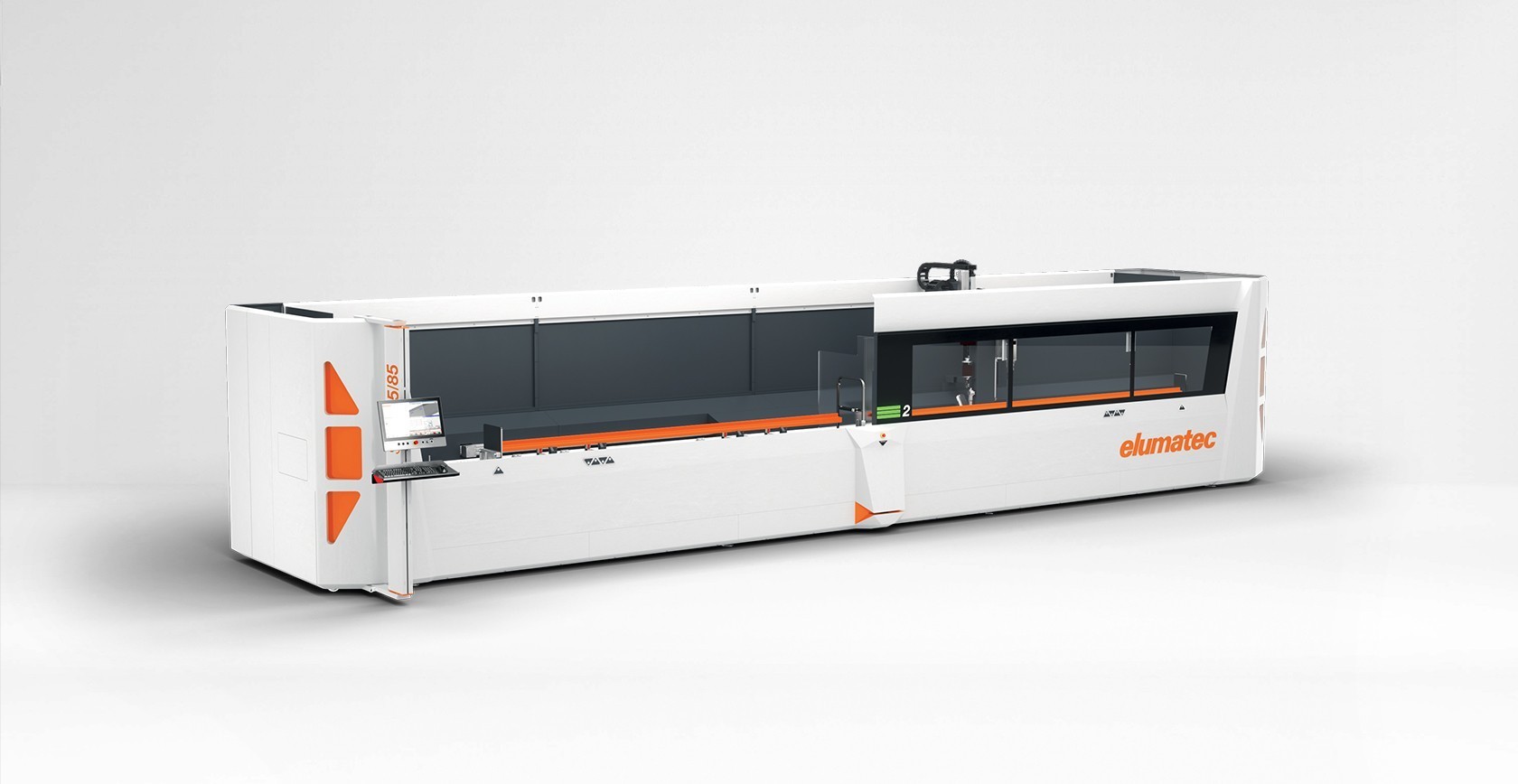

节省时间，节省空间，降低成本：SBZ 125/85型材加工中心为全封闭舱式机床，有效长度达八米，具有五个轴，其动态穿梭式加工可取代两台小型机床。在广受好评的SBZ 122/75基础上进一步开发的过程中，elumatec充分考虑了客户的反馈意见，将人体工学设计、可触及性以及备料时间进行了优化。在加工铝合金、塑料以及薄壁钢型材时，该新款机型更加经济，更加合理。

舱式机床不仅能够让加工区保持干净，而且能够降低噪音，因此成为了目前的发展趋势。elumatec在SBZ 125/85上通过集成了可灵活编程的激光器，实现了在穿梭式加工过程中对安全区域的监控。SBZ 125/85以其全新可旋转控制单元，诸多扩展功能以及快速刀具换装的新技术成为了elumatec产品组合中的里程碑。采用新设计的舱式机床的其他型号目前也在计划当中。此外，SBZ 125/85也同样可以使用elu-Cloud，因

索取报价

夹具自主定位装置 (选修的)

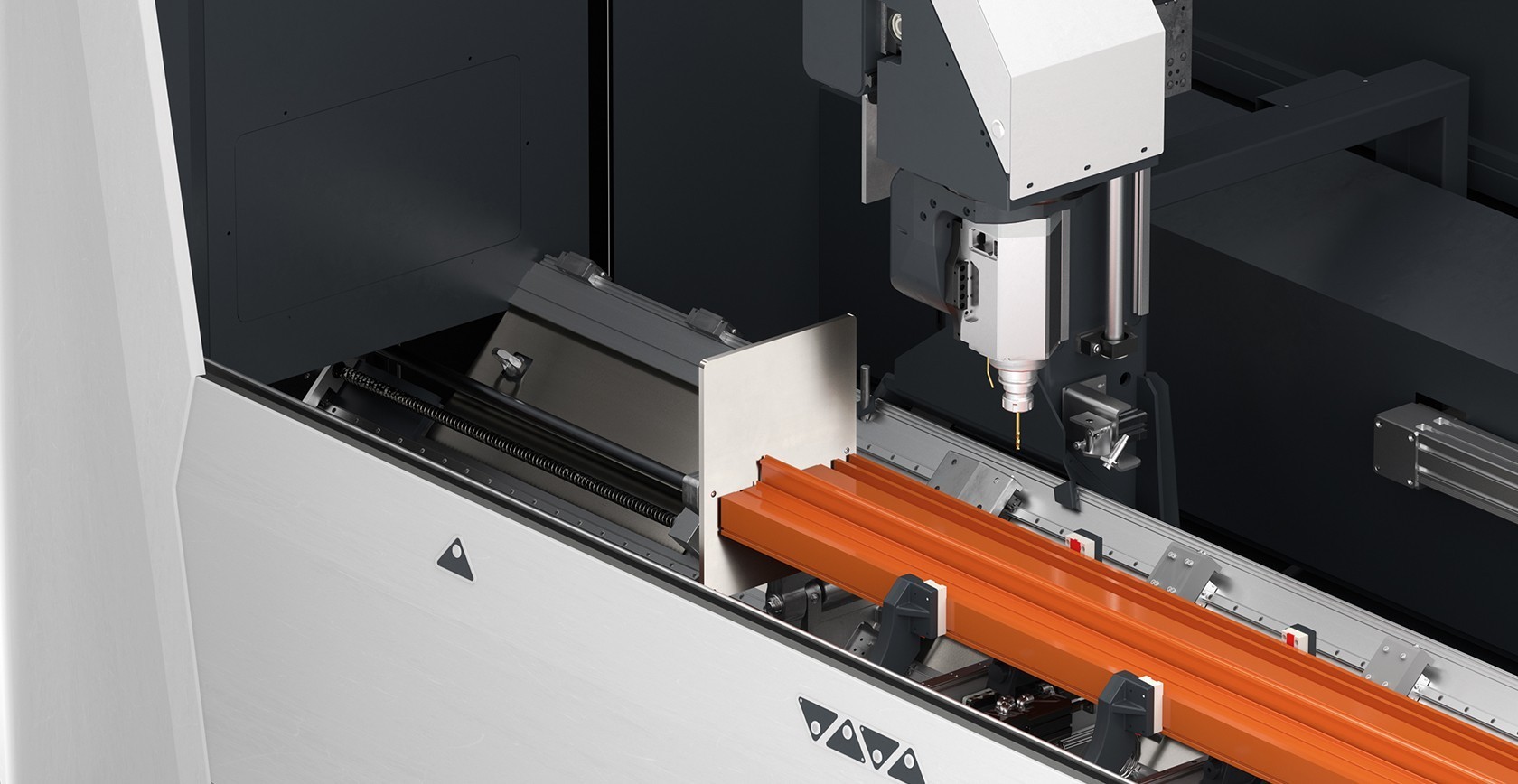

夹具在上料和加工位置之间自动切换。放料过程符合人体工程学原理，加工路径因此得到了更充分的利用。材料在加工前被移动至机床中心，因此刀具能够更容易地接近材料并进行加工。可迅速换装为其他型材宽度和横截面并且无需工具。夹具针对不同型材轮廓和横截面的预设在SBZ 125/85上明显变得更加方便。

动态穿梭式加工 (选修的)

在动态穿梭式加工中，可实现铣削和放料的同时进行，从而明显提高了加工速度。此外，还能够加工长度超过SBZ 125/85中点的材料。全新可旋转控制单元让对加工过程的观察变得更加容易。控制单元设计为一个带显示器的可旋转立柱，可按自己的要求使用并且视野更加宽阔，从而让安全性更高。

刀具换装的新技术 (选修的)

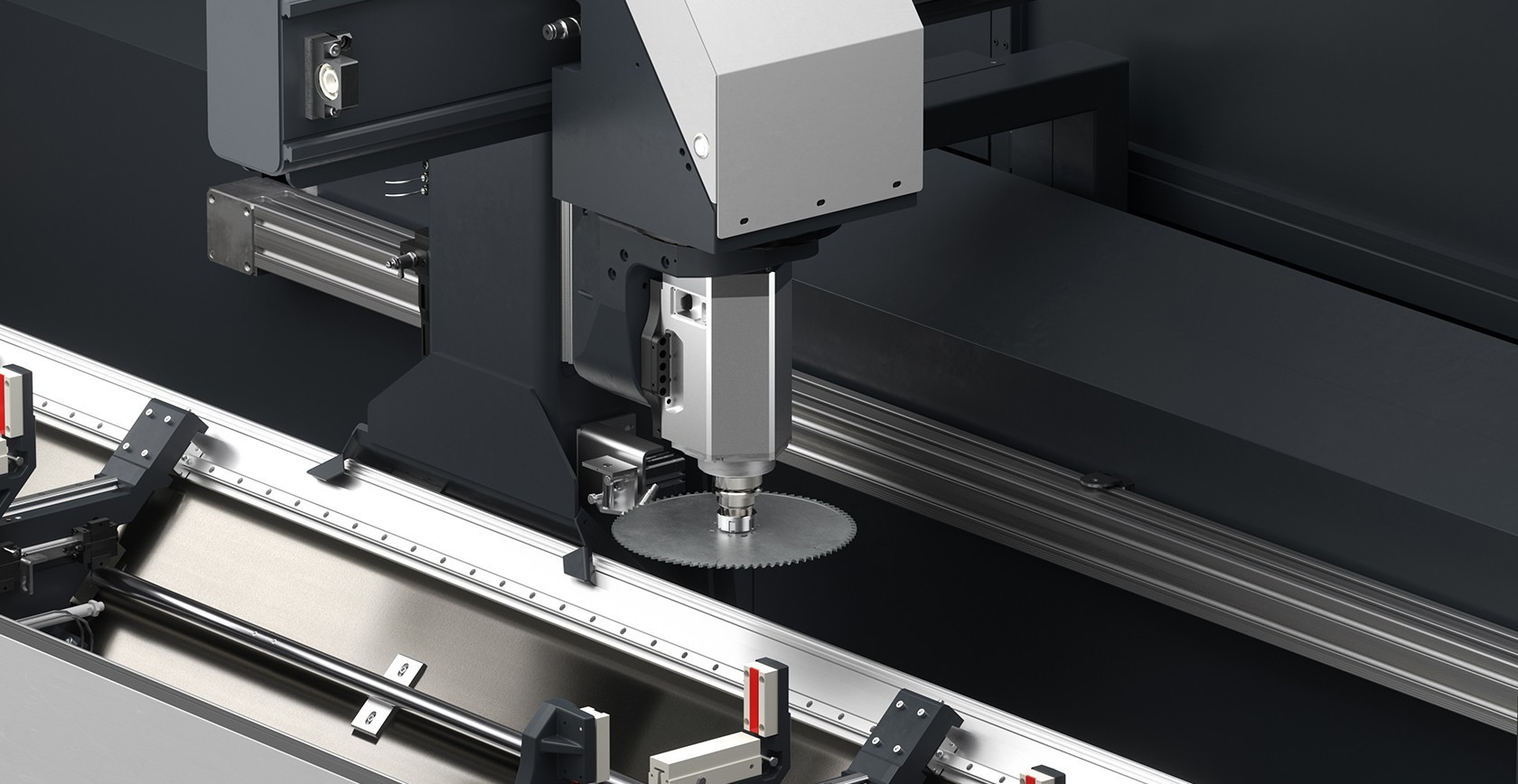

更短的换装时间，灵活性更强：刀具换装的新技术大大缩短了SBZ 125/85上的换装时间，从而节省了时间和成本。为此，我们采用了更大的换刀器，从而也扩大了加工区域。

符合人体工学原理，优化的加工路径 (选修的)

在SBZ 125/85上，对可用来锁定不同型材的夹具调整功能进行和简化和优化。可在Y轴上移动的夹具进一步改善了在材料放入时的便捷性。随后材料移动至机床中心。由此，刀具能够更加容易地接近并加工材料。

可选配的切屑输送带 (选修的)

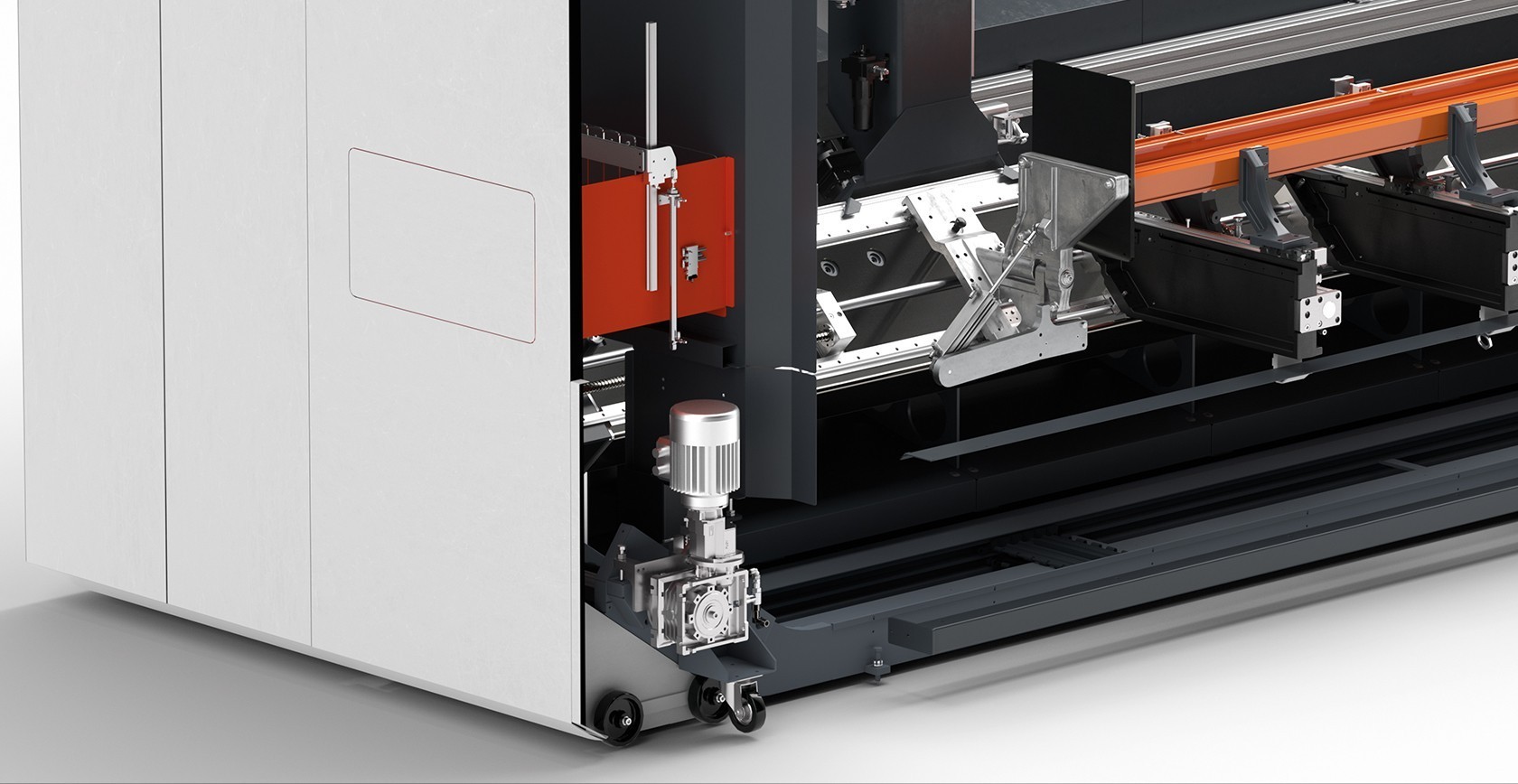

废料输送带（切屑输送带）可选配并集成在机床当中。由此， SBZ 125/85的内部空间更加干净，粗大的切屑以及型材余料会立即落入容器（如：废料桶）中。

技术参数

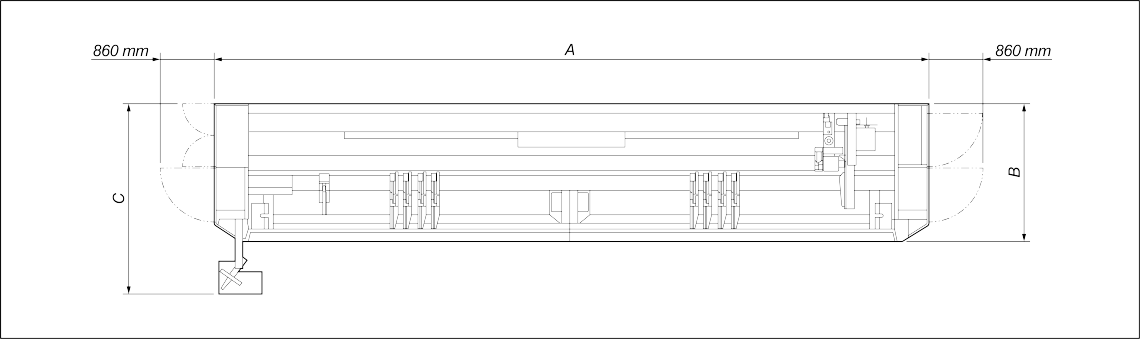

尺寸

深度

2.950 mm

重量

大约6,400 kg

高度 (Z轴缩回并且未选配顶棚)

2.500 mm

总长

11,350 mm

主轴和工具

锯片直径

300 mm

刀具换装

自动

直角刀头

无

铣削主轴转速

最高20,000 1/min.

铣削主轴功率

7 kW, S1（水冷

刀架

HSK-F63

存放刀具的刀位在自动化刀库中

刀具长度

最大150 mm (从锥体尺寸算起）

夹具

8个标准（+最多4个选配）

夹具定位装置

自主

铣刀片直径

120 mm

轴线

不含端面加工时的最大加工长度

穿梭式加工长度 3.450 mm 总体加工长度 8.245 mm

定位精确

+/- 0,1 mm

切槽最大加工长度

穿梭式加工长度 3.300 mm 总体加工长度 8.245 mm

含端面加工时的最大加工长度

穿梭式加工长度 3.100 mm 总体加工长度 8.245 mm

加工方向

5（上部、后部、前部、左侧、右侧））

软件和连接

软件

eluCam

压缩空气接口

> 7 bar

电气连接CE（UL为选配）

400 V, 3~, 50 Hz, 35 A

包括

可用
