SBZ145

home / ürün kategorileri / Profil İşleme Merkezleri

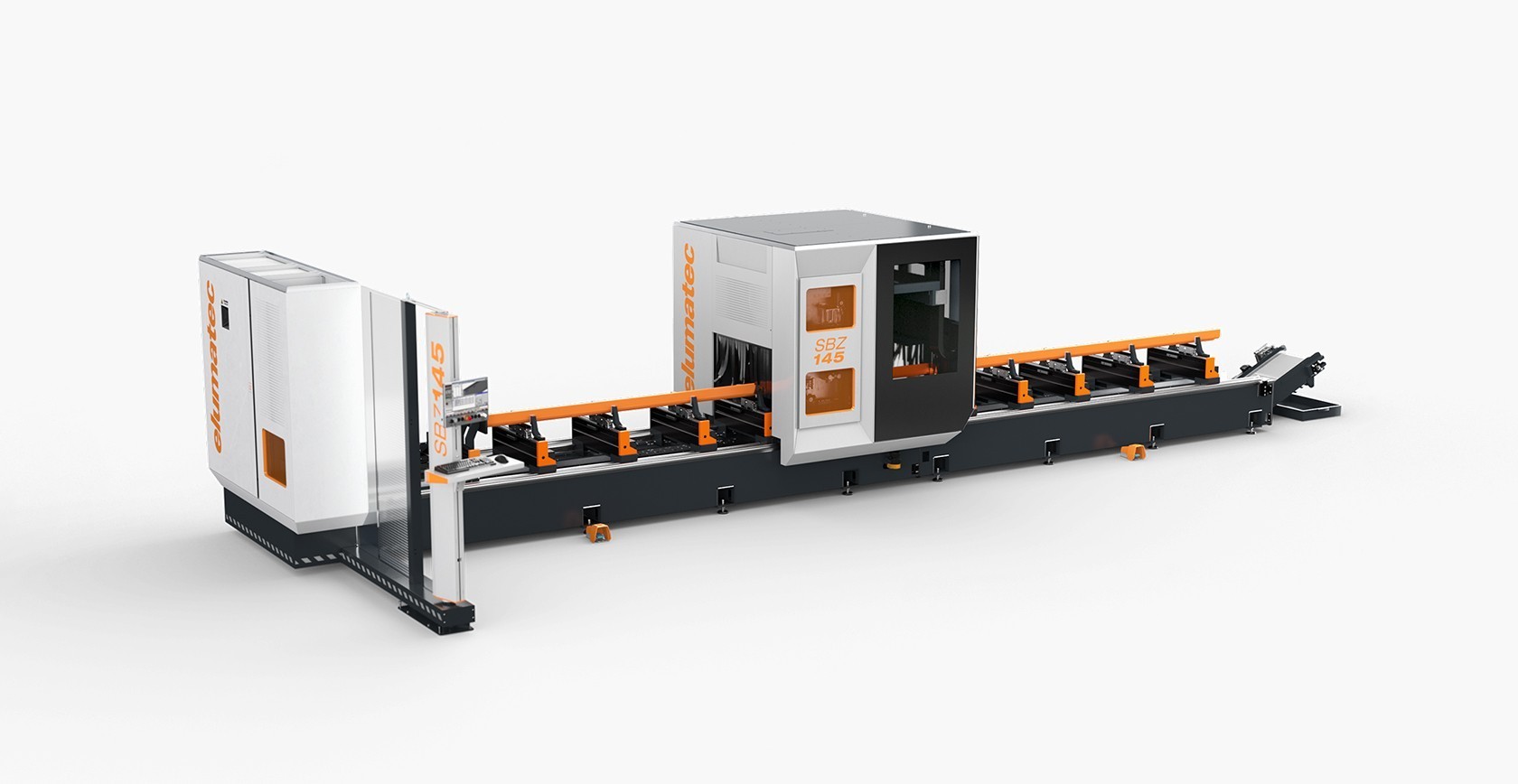

Metal imalatı ve endüstri alanında kullanım için tasarlanan SBZ 145, 5 işleme ekseni ile 560 mm x 350 mm x 7.500 mm'lik bir işleme alanı sunar. Otonom bir mengene ekseni ve freze, matkap, kılavuz ve testere bıçağı için cömertçe boyutlandırılmış bir takım magazini ile donatılmıştır. SBZ 145, profil çubuğundan işleme ve kesme veya opsiyonel mekik modunda (2x 3.250 mm) önceden kesilmiş münferit parçaların işlenmesi için çok sayıda işleme seçeneğine sahiptir.

Teklif iste

İki̇ ayri i̇şleme bölgesi̇

Tercihe bağlı olarak mekik modu ve profil işleme için

Metal i̇malati ve endüstri̇ i̇çi̇n

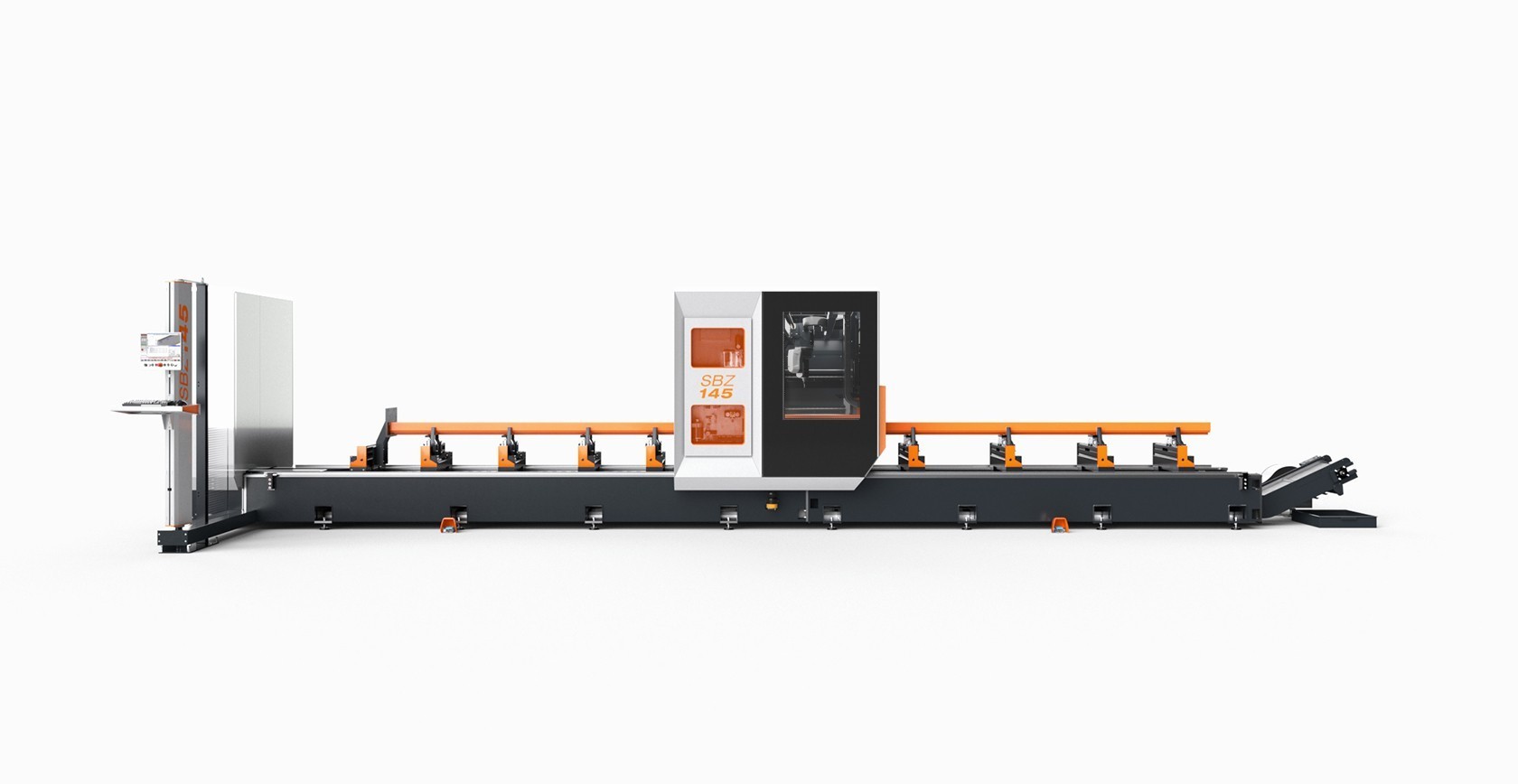

Açılı kafa ile alttan 6 taraflı işleme seçeneğine sahip 5 eksen profil işleme merkezi

Kontrol cami

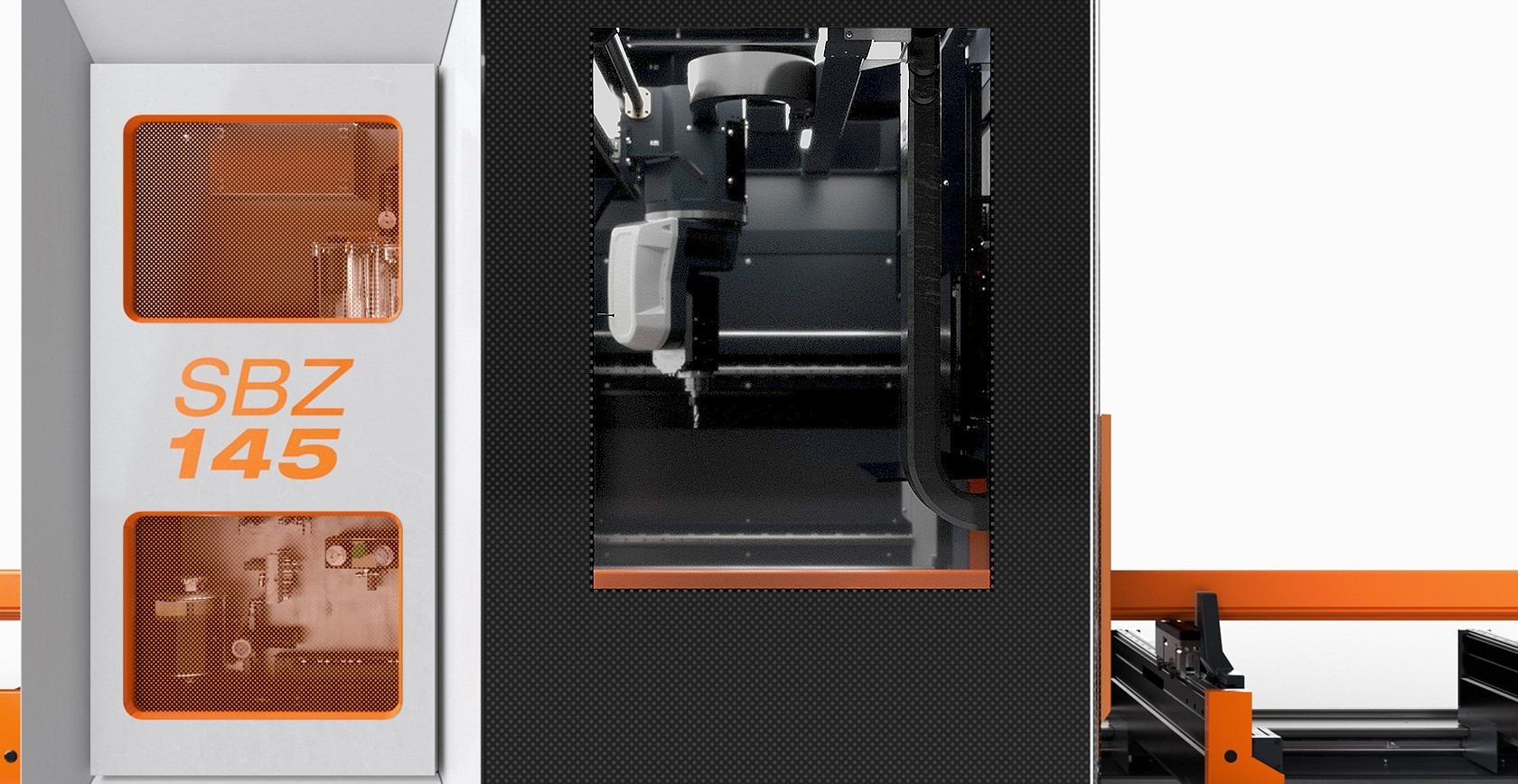

Portalın ön tarafında cömertçe boyutlandırılmış kontrol camı, işleme alanına optimum görüş sunar ve bakım ve temizlik çalışmaları için kolay erişim sağlar

Profil yüzeyi̇ni̇n korunmasi

Frezeleme, delme, diş açma, diş frezeleme, yuva açma ve kesme gibi tüm işlemler profil çubuğu sabitken gerçekleşir

Profi̇l i̇şleme

Tam profilden münferit parçaların üretimi. Münferit parçalar, alın tarafında işleme veya yuva açma için otomatik olarak birbirinden ayrılır

Takim deği̇şti̇ri̇ci̇

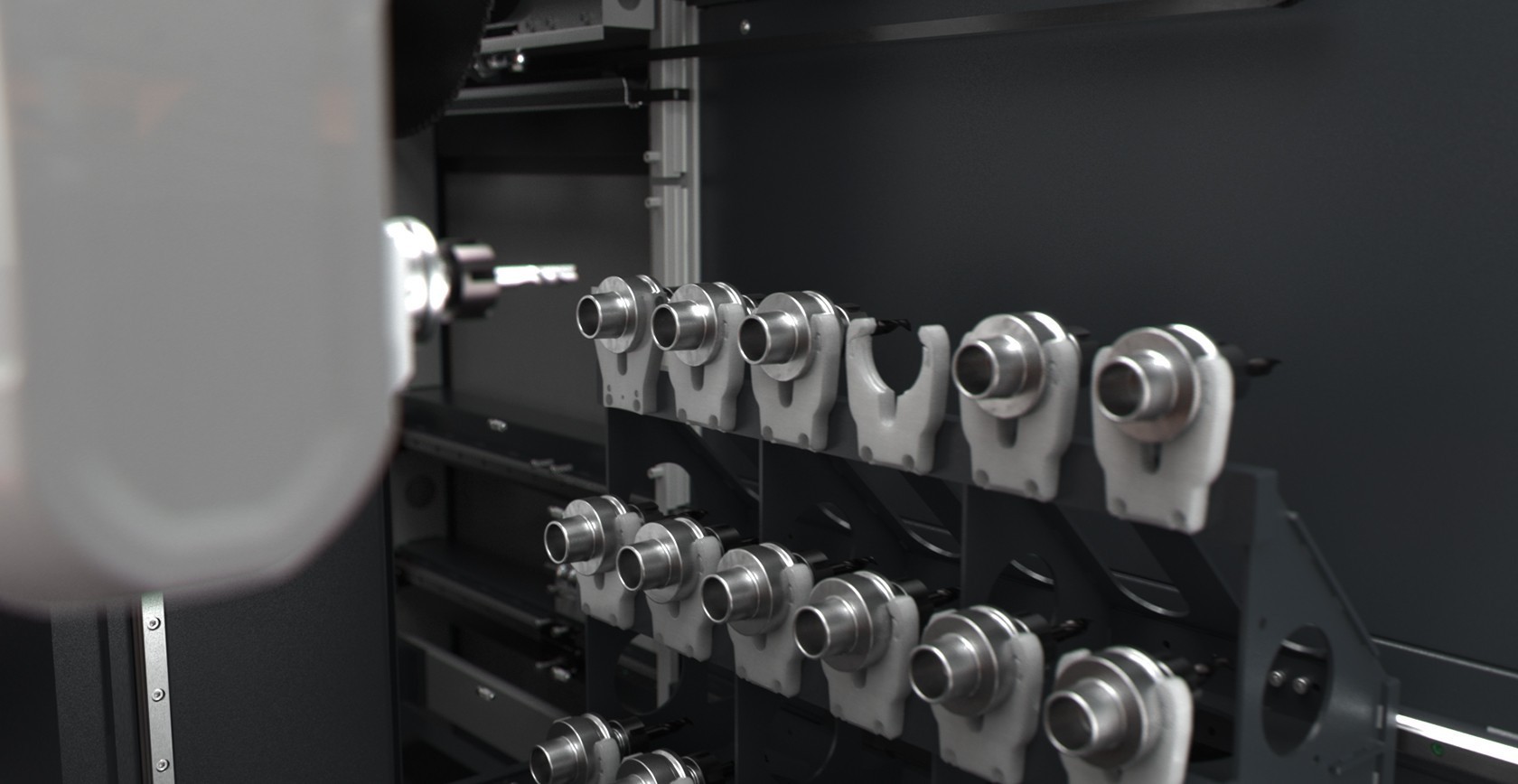

Kısa takım değişim süreleri sağlar: 18 takım yerine sahip entegre yatay, birlikte hareket eden takım değiştirici (her biri 6 takımdan oluşan 3 sıra)

Modern tasarimli sağlam ve sabi̇t portal tasarim

Sabit makine yatağı ve her iki tarafta yataklanmış portal sayesinde yüksek konumlama hassasiyeti

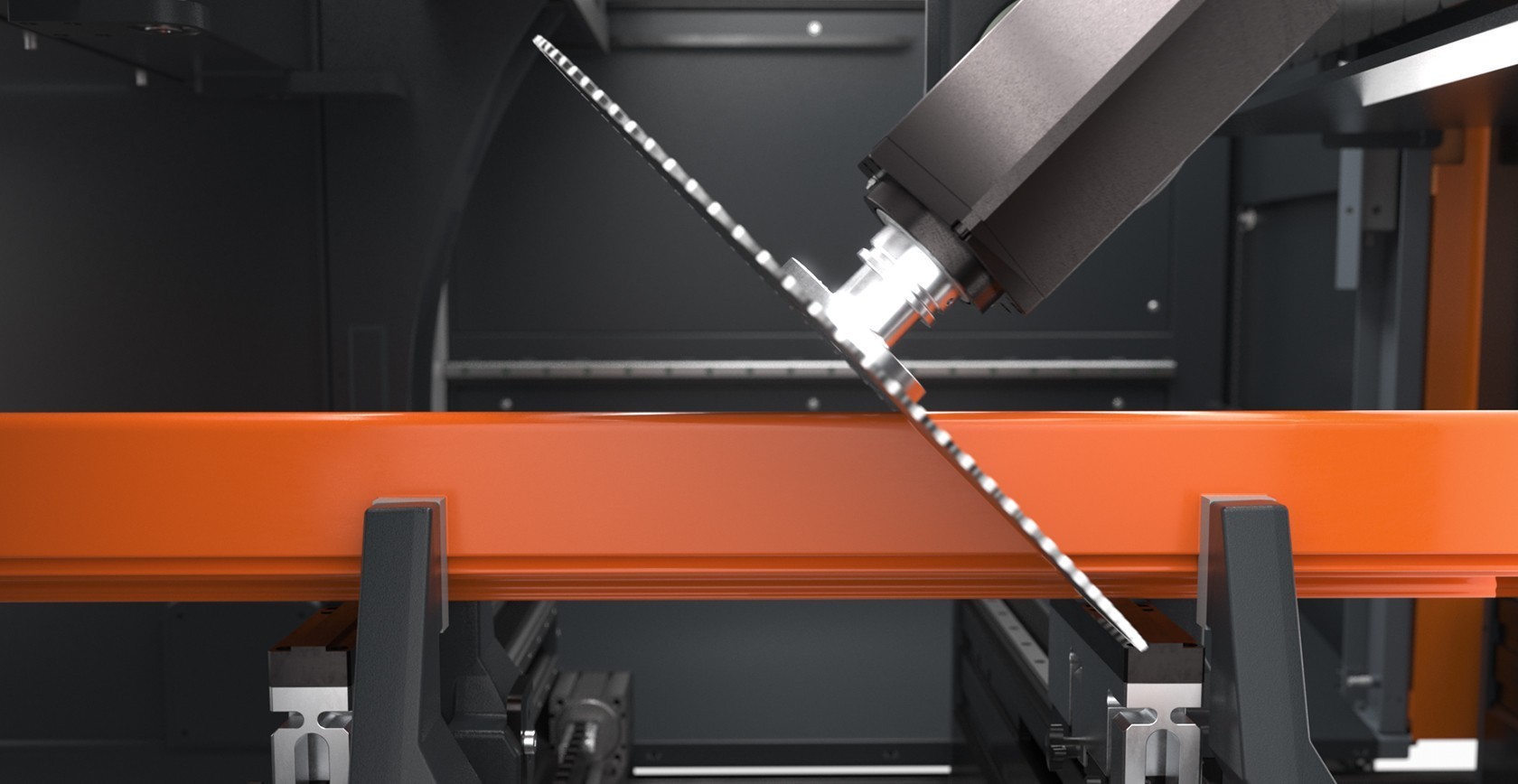

Testere biçaklari

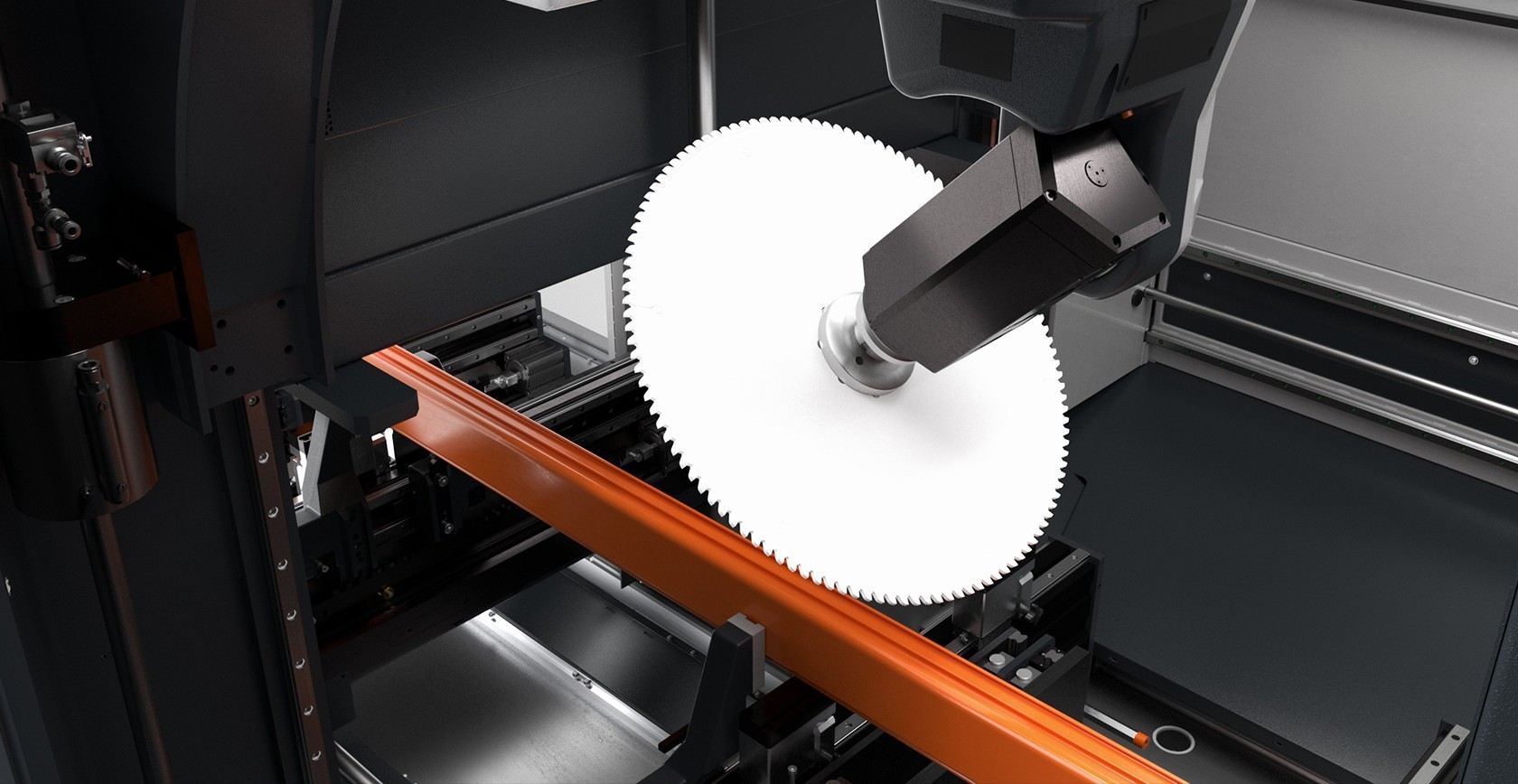

Birlikte hareket eden takım değiştirici, 254 ila 500 mm arasında çaplara sahip iki adede kadar testere bıçağı için yer sunar

Opti̇mi̇ze edi̇lmi̇ş i̇şleme süreleri̇

Maksimum esneklik: Takım tahsisi, çarpışma gözlemleme ve mengene ayarı otomatik olarak gerçekleşir

Hizli ve kolay mengene konumlandirma

Hızlı ayarlı otonom hareket eden mengeneler / V ekseni ile mengene yer değiştirme

Düşük maki̇ne yüksekli̇ği̇

İçte yer alan Z ekseni ve çekme zinciri sayesinde düşük alan gereksinimi

Atik parçalar i̇çi̇n temi̇z ve veri̇mli̇ çözüm

Talaş konveyörü makine yatağına entegre edilmiştir

Teknik Bilgiler

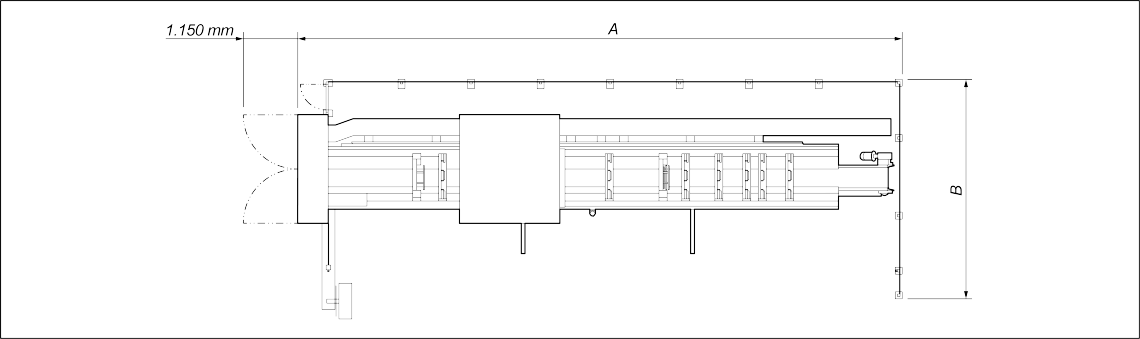

LAYOUT

SBZ 145
Toplam uzunluk (A) (mm)	12.060
Derinlik (B) (mm)	4.587
Yükseklik (mm)	2.450
Ağırlık (kg)	10.300

Toplam boyutlar ve ağırlık, ürün yapılandırmasına bağlı olarak değişebilir

EKSEN HAREKET YOLLARI

X EKSENİ (mm)

7.500

Y EKSENİ (mm)

1.300

Z EKSENİ (mm)

730

A EKSENİ

-110° / +110°

C EKSENİ

-182° / +182°

FREZE MİLİ

S1'de maks. güç (kW)

Maks. devir sayısı (dev./dk.)

24.000

Takım tutucu koniği

HSK 63F

ÇALIŞMA MODU

2 x sol stoperli mekik modu

Çubuk programı

GÜVENLİK CİHAZLARI VE KORUMALARI

Yan erişim koruması (çit / koruyucu panel)

Ön tarafa erişim koruması (Işık perdesi / lazer)

Koruyucu cihaz arka tarafı (çit)

İŞLENECEK TARAFLAR

Doğrudan takım ile (ön/üst/arka, uçlar)

ÇALIŞMA ALANI

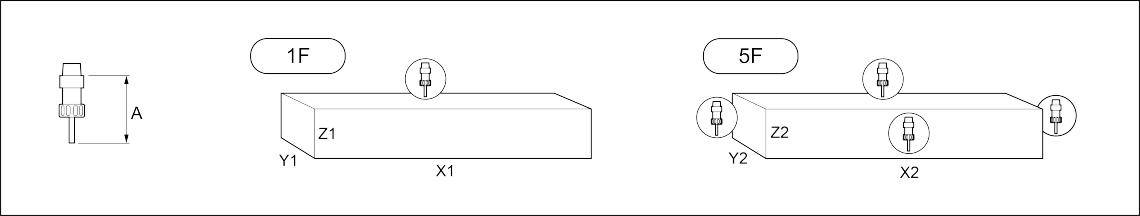

1F = 1 tarafta işleme 5F = 5 tarafta işleme

		A	X1	Y1	Z1	X2	Y2	Z2
SBZ 145 - 7,5 m	münferit parça	145	7.500	560	350	7.500	560	350
	mekik modu	145	3.250	560	350	2.900	560	350

mm olarak ölçüler

OTOMATİK TAKIM MAGAZİNİ

Birlikte hareket eden takım magazini

U EKSENİ (takım değiştirici)

Magazin tipi: Lineer değiştirici

Standart takım magazinindeki takım sayısı

Takım magazinindeki özel alet sayısı: testere bıçağı

Takım yeri düzey 1 (D=100mm ve L=210mm'ye kadar)

Takım yeri düzey 2 (D=63mm ve L=210mm'ye kadar)

Takım yeri düzey 3 (D=63mm ve L=145mm'ye kadar)

PARÇA BAĞLAMA

V EKSENİ (bağımsız mengene kaydırma)

Mengene sayısı

Maks. hareket yoluna maks. ek mengene sayısı

PROFİL KONUMLANDIRMA

Malzeme stoperi sayısı (sol mengene konumu)

Katman 2'de malzeme durdurma (mengeneye bağlıdır)

Dahil

Mevcut
