Роликовые прижимы автоматически надежно фиксируют профиль. Их можно перемещать по всей длине заготовки, а также регулировать во время цикла обработки. Это позволяет выравнивать их положение с учетом возможных допусков и гарантировать идеальный зажим и прижатие самых разных профилей даже со „сложной“ геометрией.
Зажатие профиля (По желанию)
Обрабатывающий модуль (По желанию)
Восемь шпинделей, свободно размещаемых на сечении профиля, могут обрабатывать профили с любым сочетанием углов в диапазоне от 0° до 360°. Поскольку портал и зоны перемещения сервооси имеют внушительные размеры, также возможна гибкая обработка профилей крупного сечения. Обработка осуществляется по выбору „на лету“ с помощью оси Х с толкателем или в стационарном режиме с помощью второй оси Х, например, при большой толщине стенок. Профиль при этом позиционируется с помощью оси X с толкателем и фиксируется посредством пластинчатых прижимов комбинированной зажимной системы. Для получения идеальных результатов фрезерования роликовый прижим сокращает интервалы зажатия. Область обработки, легко доступная с передней стороны, и инструментальный патрон HSK-C 40 гарантируют при необходимости возможность быстрой переналадки станка.
Система выгрузки профилей с разгрузочным магазином (По желанию)
На всех моделях наружный захват укладывает обработанные профили на разгрузочный ленточный конвейер, не повреждая материал. Зажимная система, которая устанавливает наружные захваты в требуемое положение уже при разрезе, гарантирует контролируемую передачу и заданное извлечение качественных изделий даже при минимальной длине. При необходимости профильные направляющие ролики и прижимные пластины можно адаптировать к специальным формам профиля при помощи быстросменной системы. В режиме ручной укладки можно производить индивидуальную автоматизированную обработку и разрез даже сложных профилей.
Загрузочный магазин (По желанию)

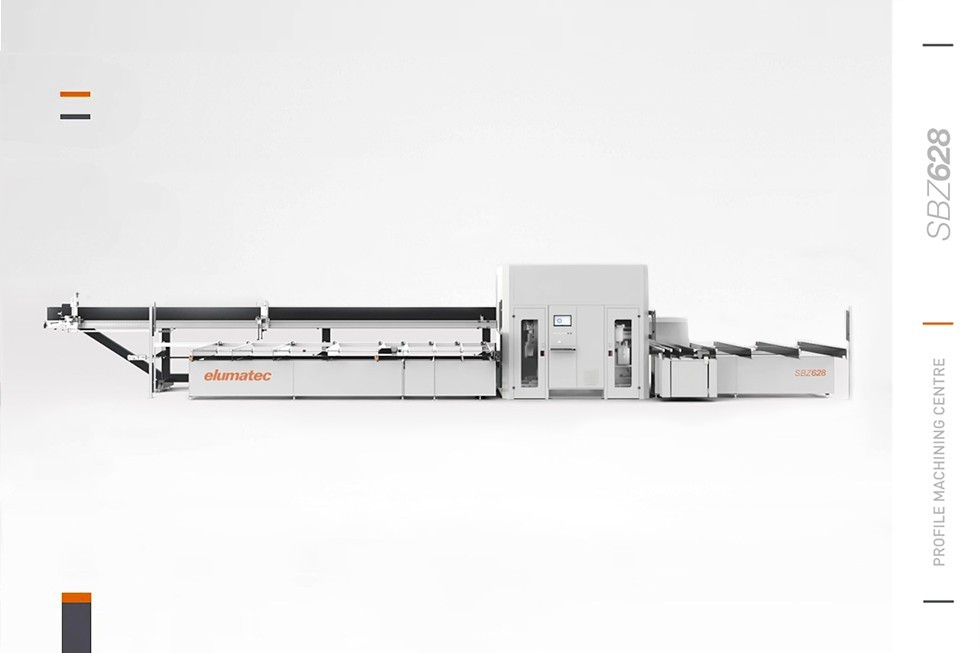

В модели SBZ 628 XXL в зависимости от сечения профиля можно загружать от пяти до десяти профилей длиной 1500 - 7600 мм. Станок SBZ 628 XXL по умолчанию оснащается пятью опорными балками и восемью подъемными роликами. Во всех моделях в опциональной конфигурации количество опорных балок и подъемных роликов может быть увеличено до девяти. Обработка обрезков на станке SBZ 628 XXL полностью автоматизирована и производится через загрузочный магазин с использованием системы измерения обрезков (опция).
Пильный агрегат (По желанию)
Дополнительный пильный агрегат расширяет возможности системы и позволяет производить наклонные распилы под углом от 45° до 135° и реализовывать другие стратегии горизонтального распила.
Система захватов (По желанию)
Благодаря линейному сервоприводу система захватов доставляет профили даже самого сложного сечения в кратчайшее время точно в заданную позицию обработки. На SBZ 628 XXL регулируемая с помощью электродвигателя по высоте и сторонам система захватов автоматически выравнивается по индивидуальным параметрам профиля. Дополнительно SBZ 628 XXL оснащается функцией плавного поворота в диапазоне 360°.
Зажатие профиля (По желанию)
Роликовые прижимы автоматически надежно фиксируют профиль. Их можно перемещать по всей длине заготовки, а также регулировать во время цикла обработки. Это позволяет выравнивать их положение с учетом возможных допусков и гарантировать идеальный зажим и прижатие самых разных профилей даже со „сложной“ геометрией.
Обрабатывающий модуль (По желанию)
Восемь шпинделей, свободно размещаемых на сечении профиля, могут обрабатывать профили с любым сочетанием углов в диапазоне от 0° до 360°. Поскольку портал и зоны перемещения сервооси имеют внушительные размеры, также возможна гибкая обработка профилей крупного сечения. Обработка осуществляется по выбору „на лету“ с помощью оси Х с толкателем или в стационарном режиме с помощью второй оси Х, например, при большой толщине стенок. Профиль при этом позиционируется с помощью оси X с толкателем и фиксируется посредством пластинчатых прижимов комбинированной зажимной системы. Для получения идеальных результатов фрезерования роликовый прижим сокращает интервалы зажатия. Область обработки, легко доступная с передней стороны, и инструментальный патрон HSK-C 40 гарантируют при необходимости возможность быстрой переналадки станка.
Система выгрузки профилей с разгрузочным магазином (По желанию)
На всех моделях наружный захват укладывает обработанные профили на разгрузочный ленточный конвейер, не повреждая материал. Зажимная система, которая устанавливает наружные захваты в требуемое положение уже при разрезе, гарантирует контролируемую передачу и заданное извлечение качественных изделий даже при минимальной длине. При необходимости профильные направляющие ролики и прижимные пластины можно адаптировать к специальным формам профиля при помощи быстросменной системы. В режиме ручной укладки можно производить индивидуальную автоматизированную обработку и разрез даже сложных профилей.
Загрузочный магазин (По желанию)
В модели SBZ 628 XXL в зависимости от сечения профиля можно загружать от пяти до десяти профилей длиной 1500 - 7600 мм. Станок SBZ 628 XXL по умолчанию оснащается пятью опорными балками и восемью подъемными роликами. Во всех моделях в опциональной конфигурации количество опорных балок и подъемных роликов может быть увеличено до девяти. Обработка обрезков на станке SBZ 628 XXL полностью автоматизирована и производится через загрузочный магазин с использованием системы измерения обрезков (опция).
Пильный агрегат (По желанию)
Дополнительный пильный агрегат расширяет возможности системы и позволяет производить наклонные распилы под углом от 45° до 135° и реализовывать другие стратегии горизонтального распила.
Система захватов (По желанию)
Благодаря линейному сервоприводу система захватов доставляет профили даже самого сложного сечения в кратчайшее время точно в заданную позицию обработки. На SBZ 628 XXL регулируемая с помощью электродвигателя по высоте и сторонам система захватов автоматически выравнивается по индивидуальным параметрам профиля. Дополнительно SBZ 628 XXL оснащается функцией плавного поворота в диапазоне 360°.
