SBZ145

home / категории продукции / Обрабатывающие центры

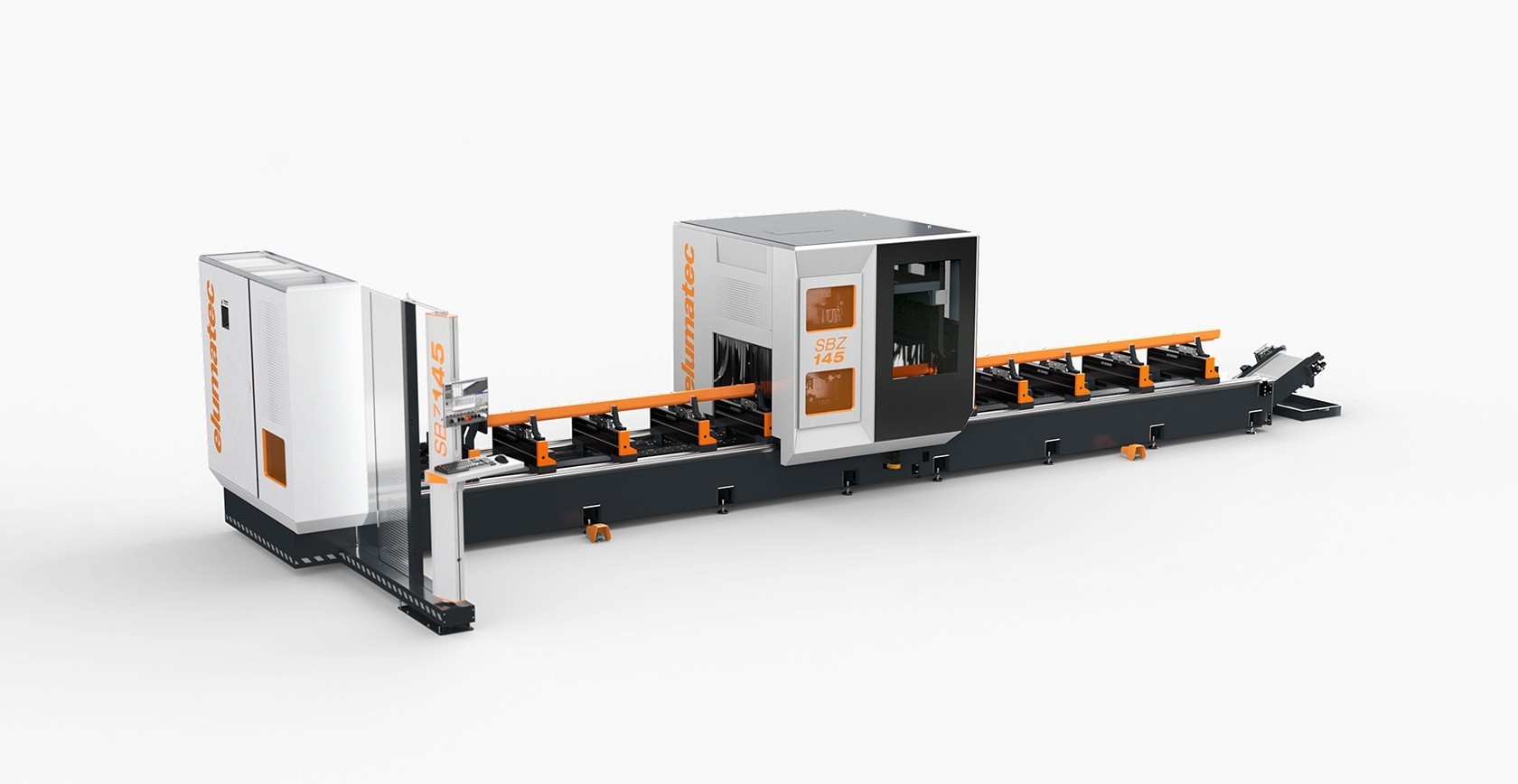

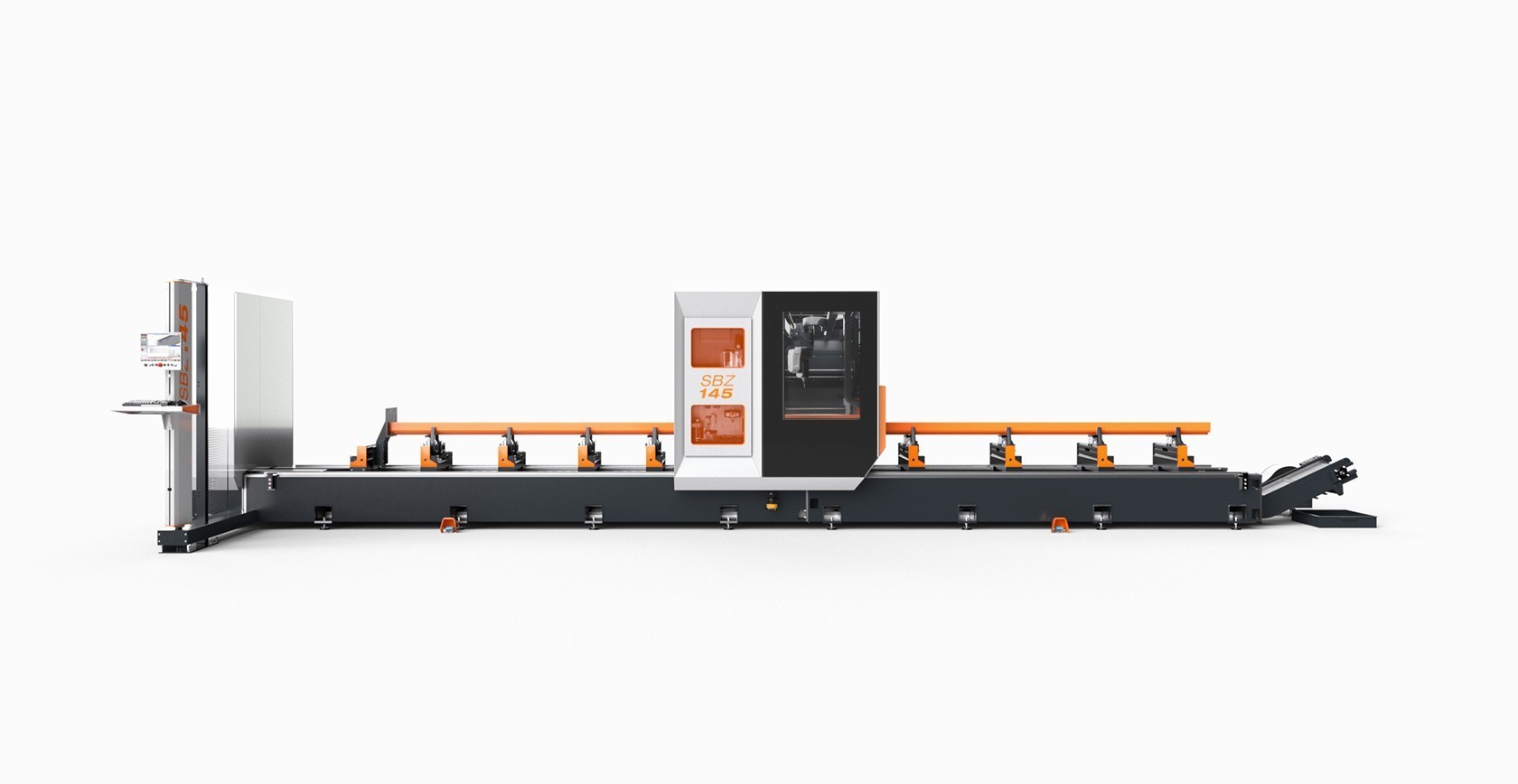

SBZ 145 с 5 осями обработки разработан с учетом требований металлообрабатывающей отрасли и промышленного применения и имеет зону обработки 560 мм x 350 мм x 7500 мм. Станок оснащен автономной осью прижимов и вместительным магазином для фрез, сверл, метчиков и пильных дисков. SBZ 145 подходит для самых разных вариантов обработки: от обработки и распила профильной заготовки до обработки предварительно распиленных одиночных деталей в опциональном челночном режиме (2x 3250 мм).

Запросить предложение

Две раздельных зоны обработки

По выбору для работы в челночном режиме или для обработки цельной заготовки

Для металлообработки и промышленного применения

Пятиосевой обрабатывающий центр с возможностью шестисторонней обработки снизу с угловой головкой

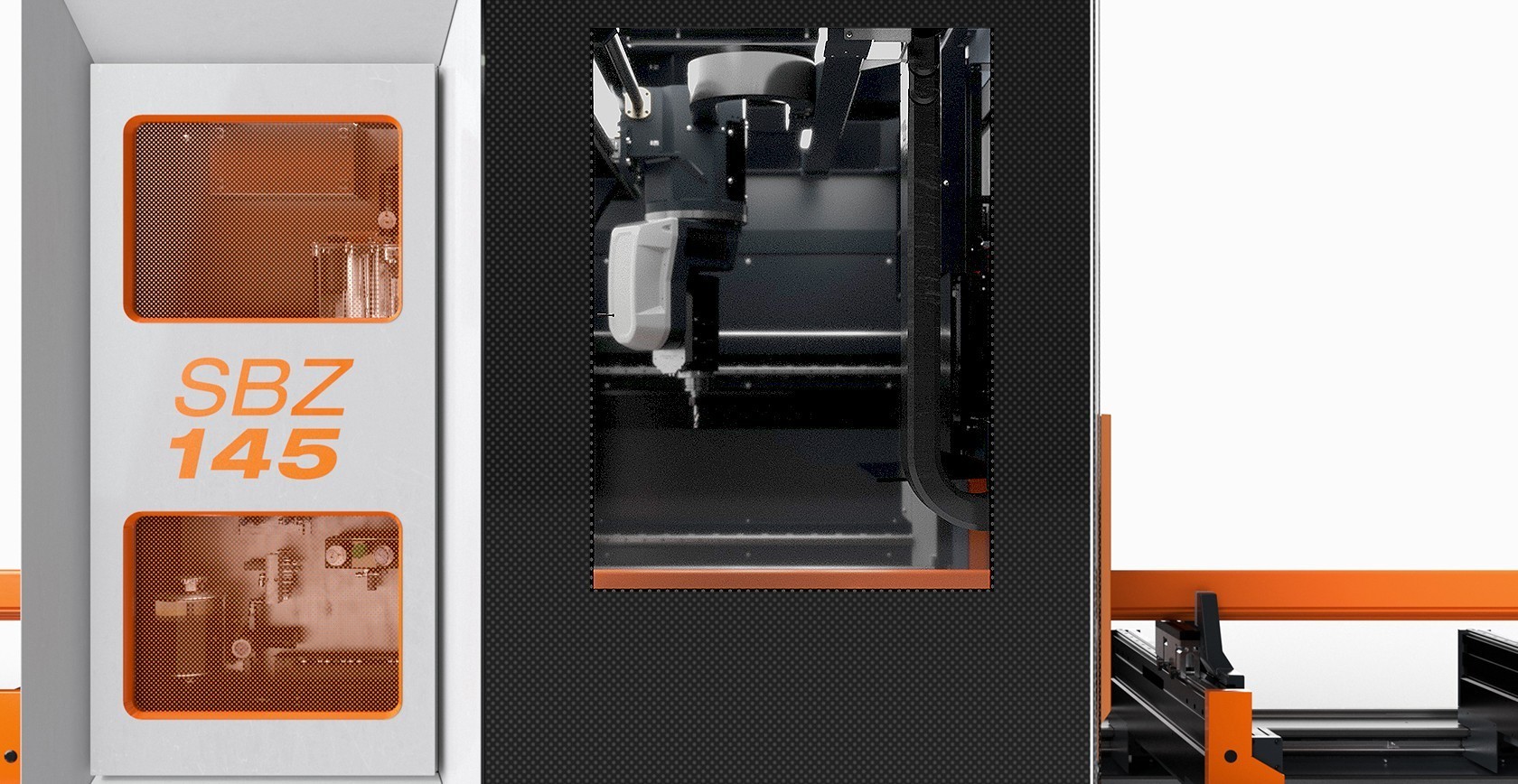

Смотровое окно

Большое смотровое окно в передней части портала обеспечивает оптимальную видимость зоны обработки и позволяет легко получить доступ для технического обслуживания и очистки

Защита поверхности профиля

Все рабочие операции, такие как фрезерование, сверление, нарезание резьбы, фрезерование резьбы, пригоночные вырезы и распил, выполняются на неподвижной профильной заготовке

Обработка заготовок

Изготовление отдельных деталей из цельной заготовки. Отдельные детали автоматически раздвигаются для торцевой обработки или пригоночных вырезов

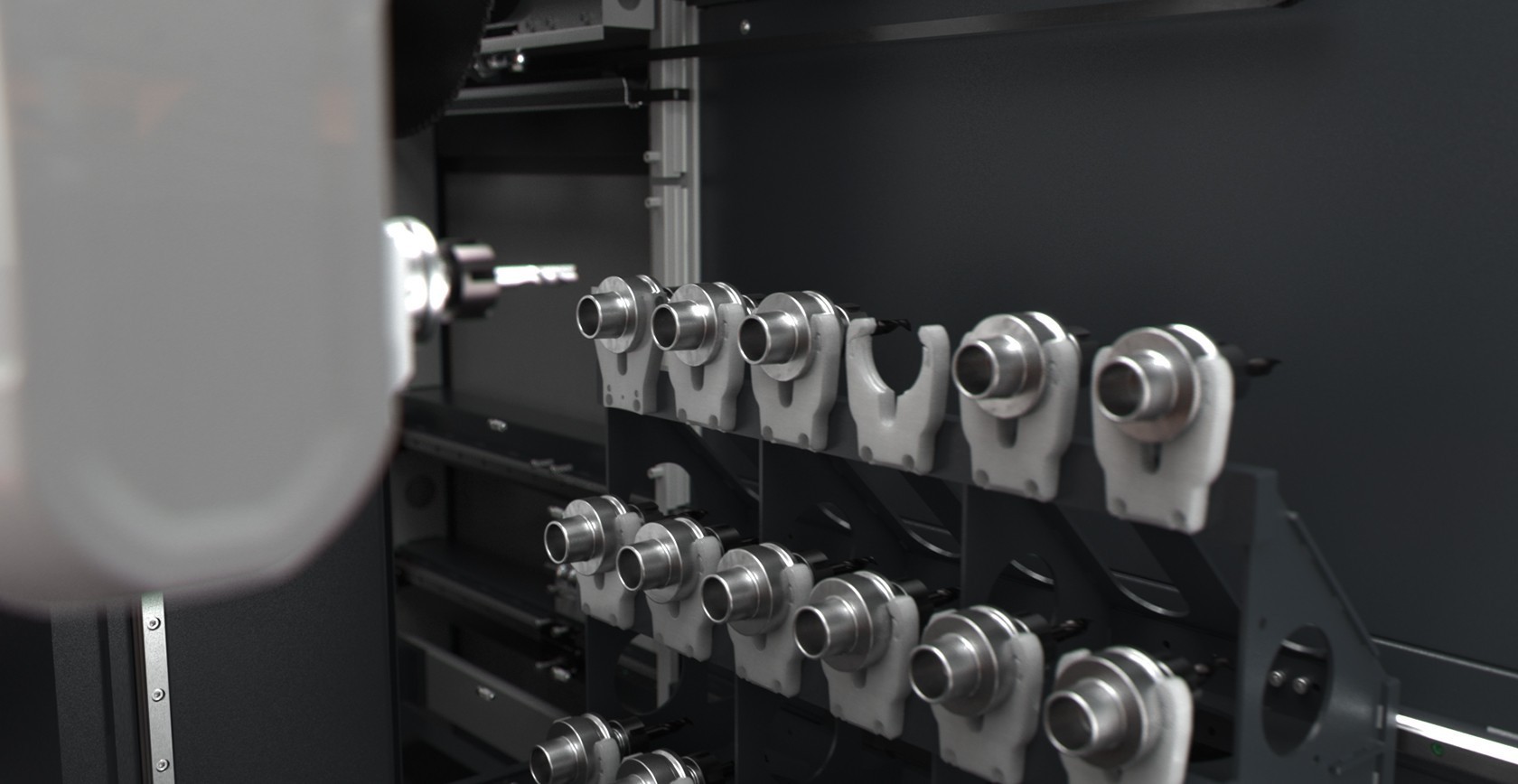

Устройство смены инструментов

Обеспечивает короткое время смены инструментов: Встроенное подвижное горизонтальное устройство смены инструментов с 18 инструментальными позициями (3 ряда по 6 инструментов в каждом)

Прочная и надежная портальная конструкция с современным дизайном

Высокая точность позиционирования благодаря устойчивой станине станка и порталу с двухсторонней опорой

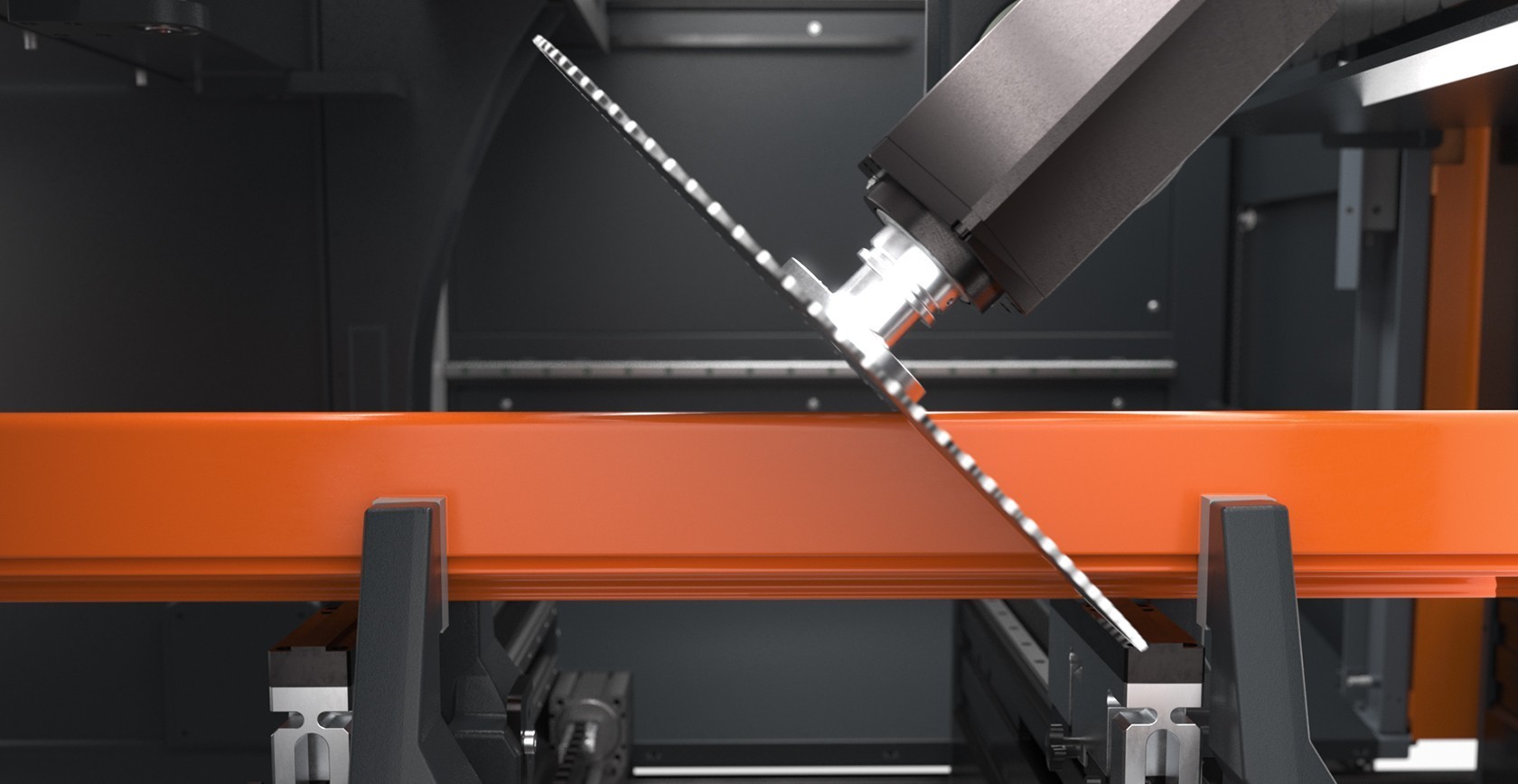

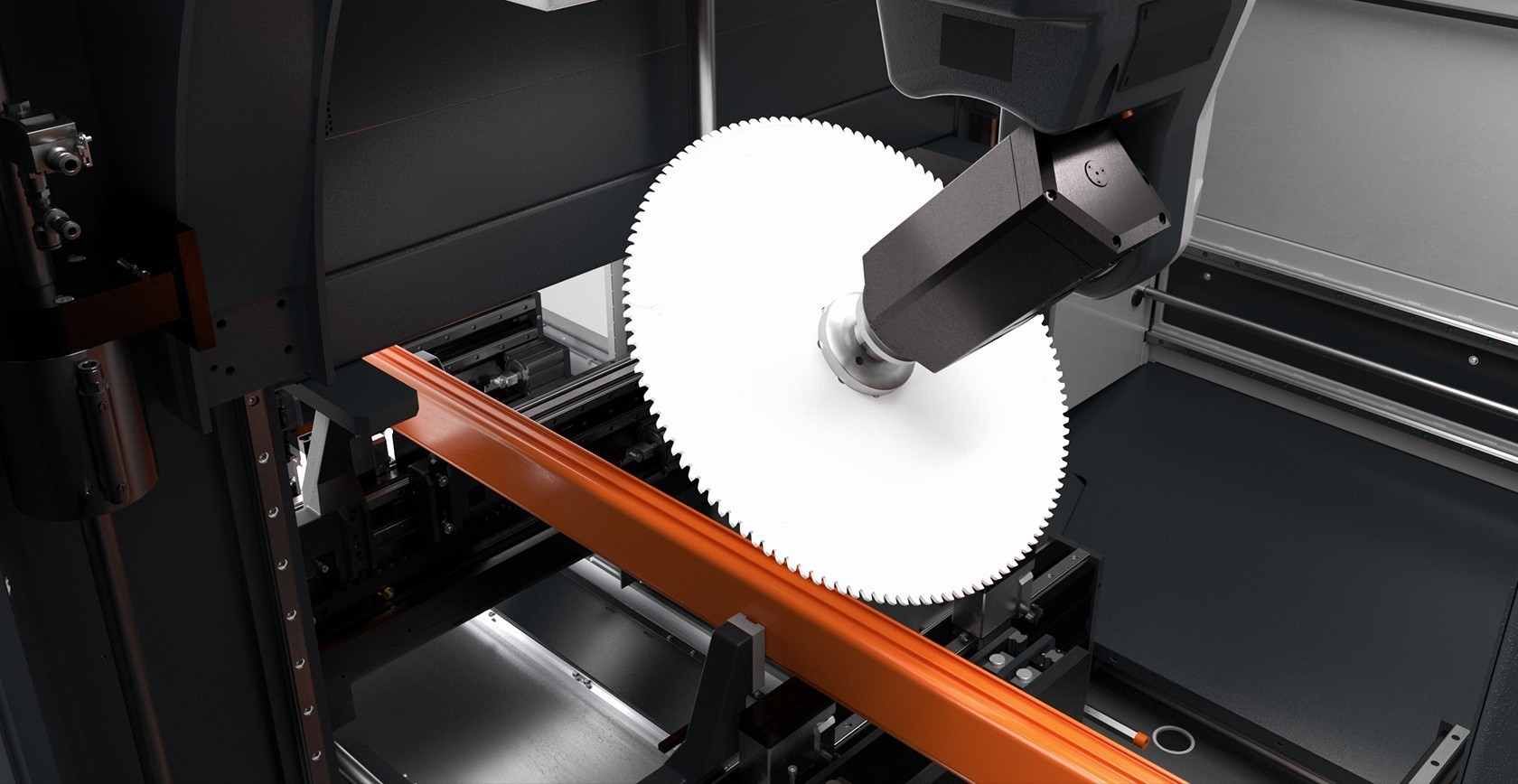

Пильные диски

Подвижное устройство смены инструментов вмещает до двух пильных дисков диаметром от 254 до 500 мм

Оптимизированные циклы обработки

Максимальная гибкость: Распределение инструментов, обнаружение столкновений и установка прижимов выполняются автоматически

Быстрое и удобное позиционирование прижимов

Движущиеся в автономном режиме прижимы с механизмом быстрой регулировки / перемещение прижимов с помощью оси V

Малая высота машины

Занимает мало места благодаря внутренней оси Z и тяговой цепи

Чистое и эффективное решение для удаления отходов

Транспортер для стружки встроен в станину станка

Технические характеристики

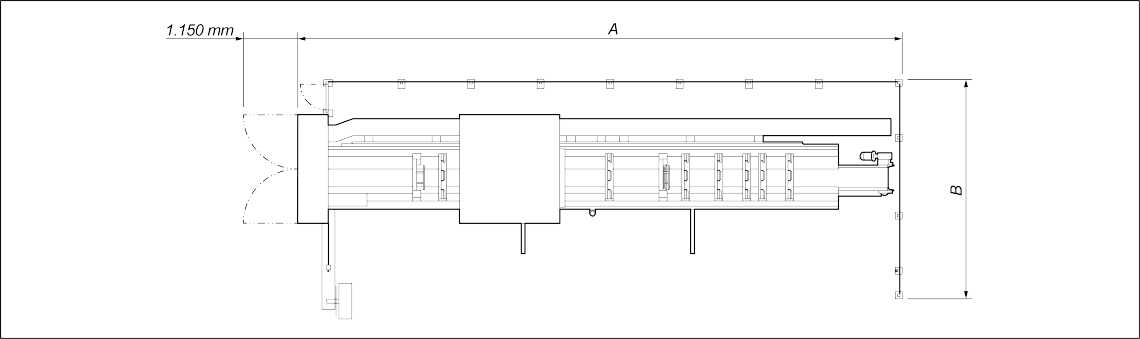

КОМПОНОВКА

SBZ 145
Общая длина (A) (мм)	12.060
Глубина (B) (мм)	4.587
Высота (мм)	2.450
Масса (кг)	10.300

Габаритные размеры и масса могут варьироваться в зависимости от конфигурации изделия

ХОД ПЕРЕМЕЩЕНИЯ ОСЕЙ

ОСЬ X (мм)

7.500

ОСЬ Y (мм)

1.300

ОСЬ Z (мм)

730

ОСЬ A

-110° / +110°

ОСЬ C

-182° / +182°

ФРЕЗЕРНЫЙ ШПИНДЕЛЬ

Макс. мощность на S1 (кВт)

Макс. скорость вращения (об./мин.)

24.000

Конический патрон для инструмента

HSK 63F

РЕЖИМ РАБОТЫ

Челночный режим с 2 упорами слева

Программа обработки заготовки

УСТРОЙСТВА БЕЗОПАСНОСТИ И ЗАЩИТЫ

Защита доступа с боковой стороны (ограждение / защитная панель)

Защита доступа с фронтальной стороны (световая завеса / лазер)

Защитное устройство с задней стороны (ограждение)

СТОРОНЫ ОБРАБОТКИ

Напрямую с помощью инструмента (спереди/сверху/сзади, с концов)

РАБОЧАЯ ЗОНА

1F = обработка с 1 стороны 5F = обработка с 5 сторон

		A	X1	Y1	Z1	X2	Y2	Z2
SBZ 145 - 7,5 m	одиночная деталь	145	7.500	560	350	7.500	560	350
	челночный режим	145	3.250	560	350	2.900	560	350

Размеры в мм

АВТОМАТИЧЕСКИЙ МАГАЗИН ИНСТРУМЕНТОВ

Подвижный магазин инструментов

ОСЬ U (устройство смены инструментов)

Тип магазина: устройство смены линейного типа

Количество инструментов в стандартном магазине

Количество специальных инструментов в магазине: пильные диски

Инструментальная позиция, уровень 1 (до D=100 мм и L=210 мм)

Инструментальная позиция, уровень 2 (до D=63 мм и L=210 мм)

Инструментальная позиция, уровень 3 (до D=63 мм и L=145 мм)

ЗАЖАТИЕ ДЕТАЛЕЙ

ОСЬ V (автономное перемещение прижимов)

Кол-во прижимов

Макс. количество дополнительных прижимов с макс. ходом перемещения

ПОЗИЦИОНИРОВАНИЕ ПРОФИЛЯ

Количество упоров для материала (положение зажима слева)

Фиксатор материала в положении 2 (соединен с прижимом)

Включено

Доступно
