SBZ145

home / kategorie produktów / Centra obróbcze profili

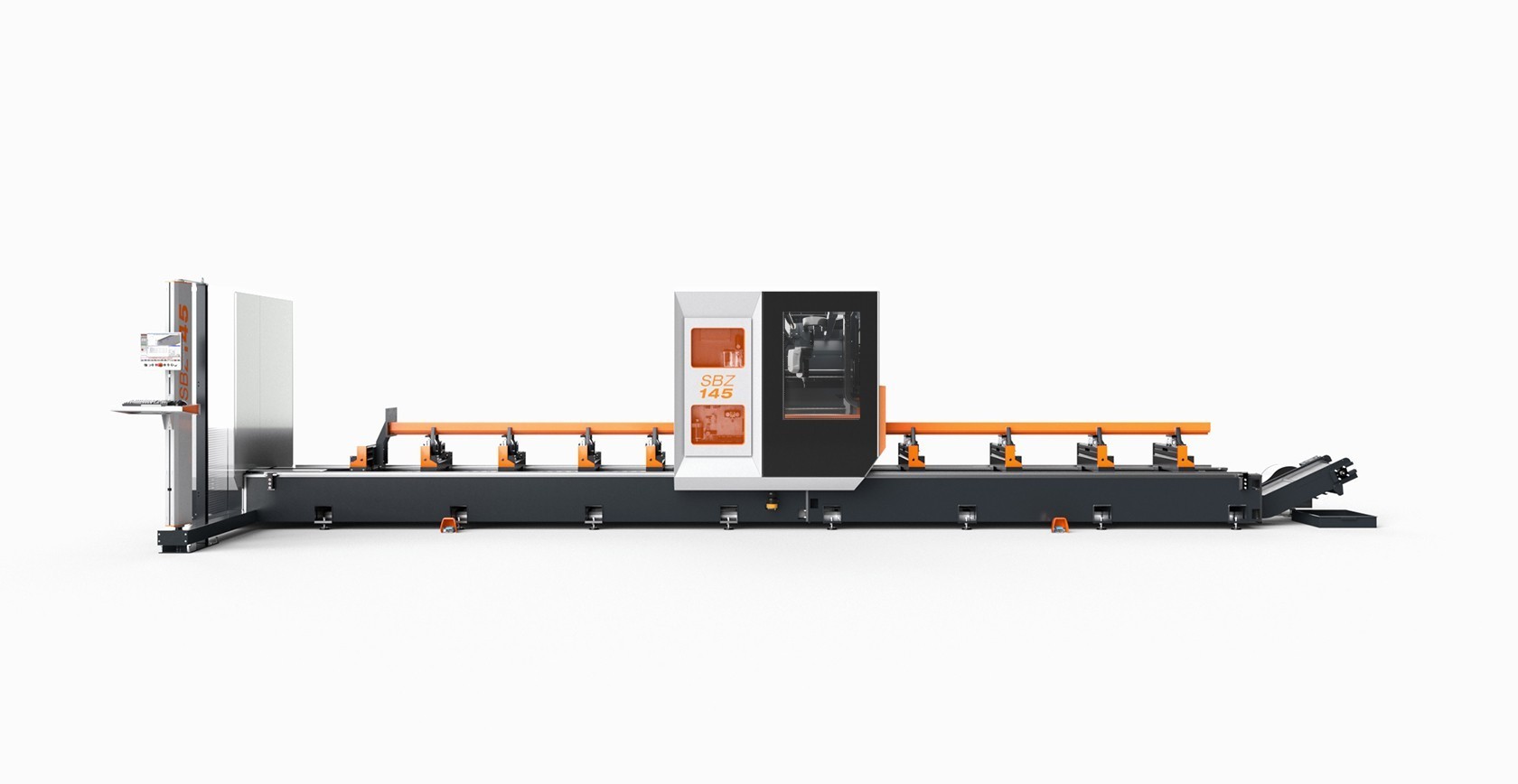

Zaprojektowana z myślą o wymaganiach branży konstrukcji metalowych i do zastosowań przemysłowych, SBZ 145 z 5 osiami obróbczymi oferuje obszar obróbki o wymiarach 560 mm x 350 mm x 7500 mm. Wyposażona jest w autonomiczną oś zacisków i pojemny magazyn narzędziowy na frezy, wiertła, gwintowniki i tarcze piły. SBZ 145 oferuje wiele opcji obróbki do obróbki i cięcia prętów profilowych lub obróbki wstępnie wyciętych pojedynczych części w opcjonalnym trybie wahadłowym (2x 3250 mm).

Zamów ofertę

Dwie oddzielne strefy obróbki

Opcjonalnie do pracy w trybie wahadłowym lub obróbki profili

Dla branży konstrukcji metalowych i przemysłu

Centrum obróbcze profili 5-osiowe z opcją obróbki 6-stronnej od dołu z głowicą kątową

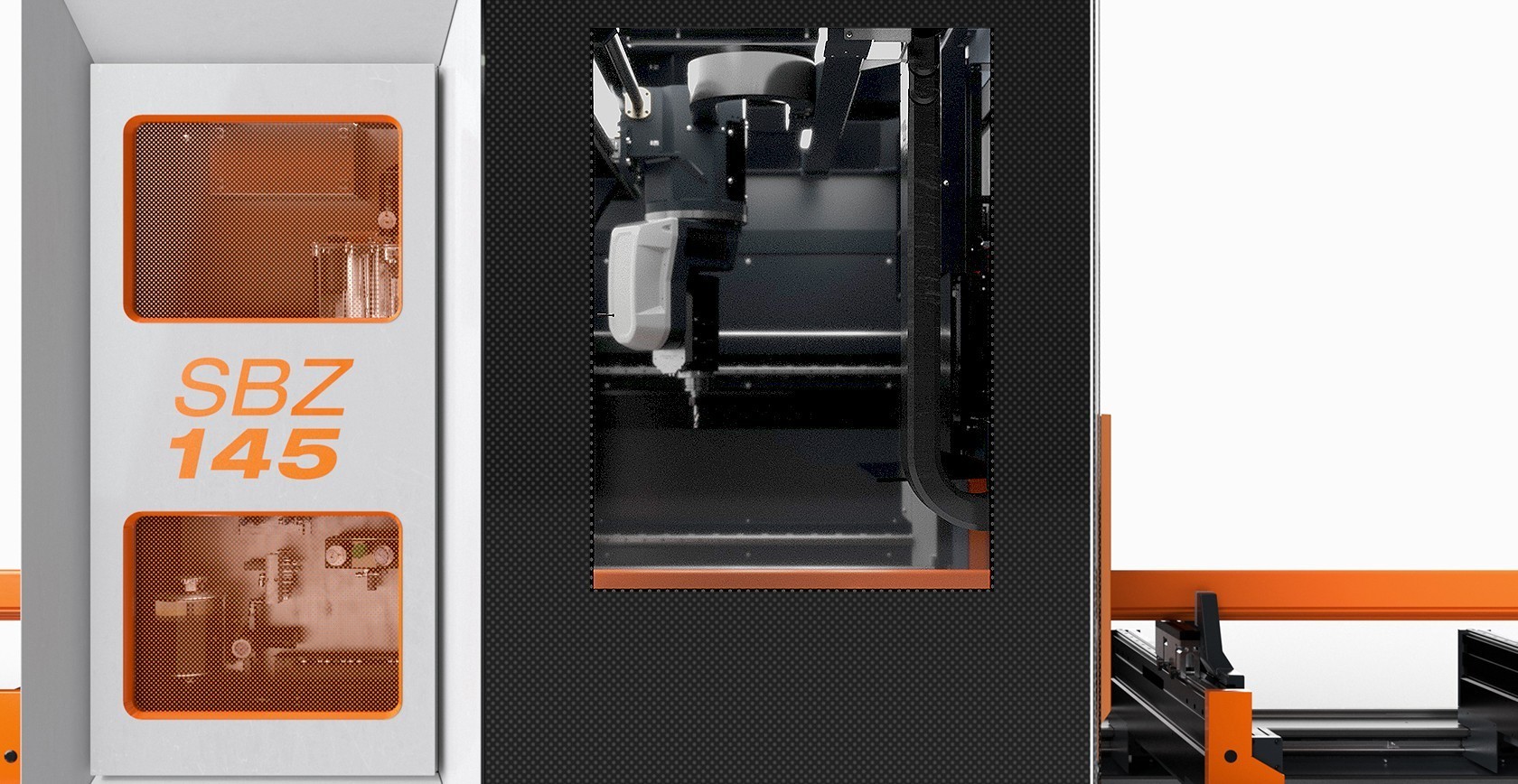

Wziernik

Duży wziernik z przodu bramy zapewnia optymalny widok na strefę obróbki i umożliwia łatwy dostęp w celu przeprowadzenia konserwacji i czyszczenia

Ochrona powierzchni profilu

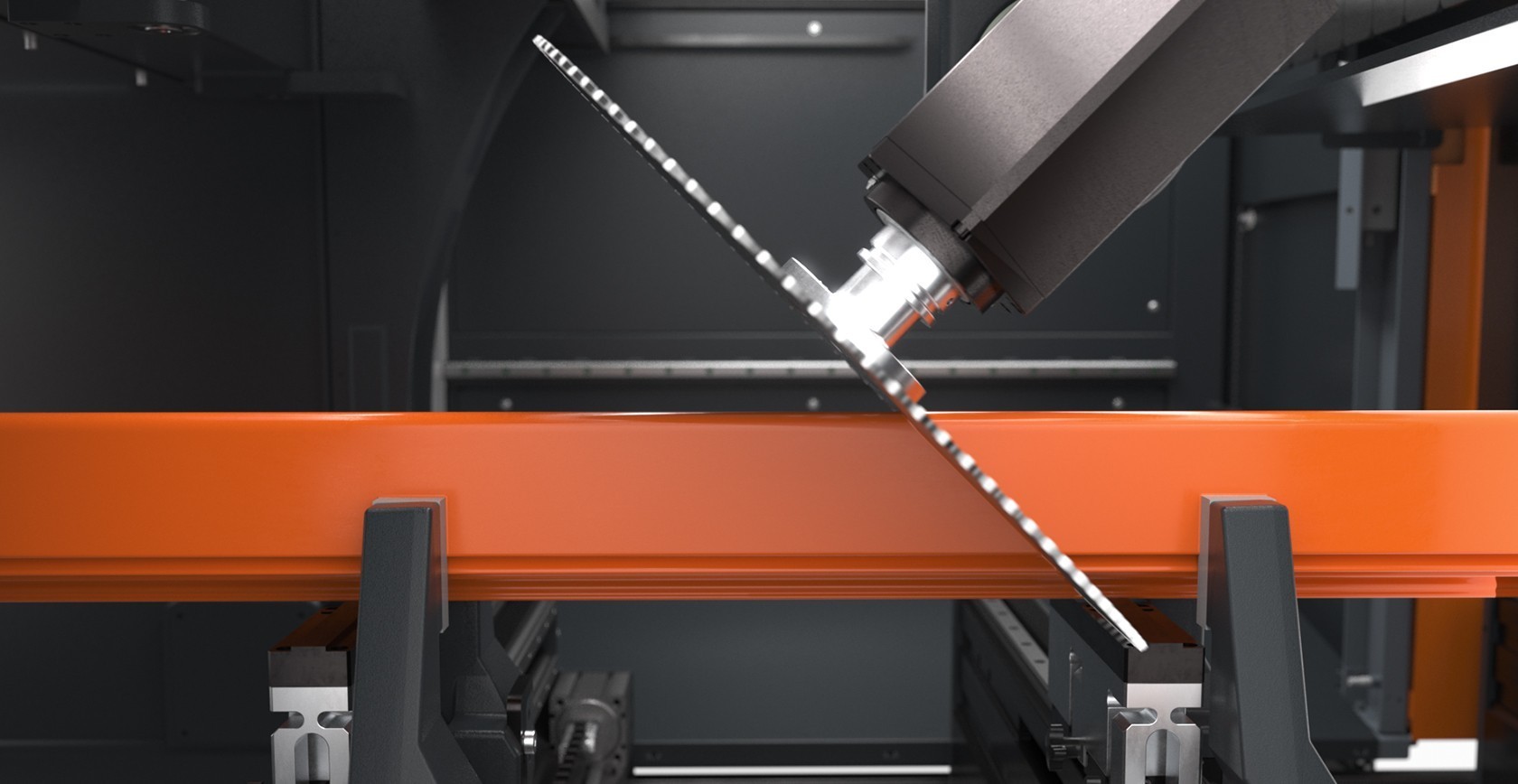

Wszystkie przebiegi robocze, takie jak frezowanie, wiercenie, nacinanie gwintów, gwintowanie, podcinanie i cięcie odbywają się przy nieruchomym pręcie profilowym

Obróbka profilu

Produkcja poszczególnych części z pełnego profilu. Poszczególne części są automatycznie rozsuwane w celu obróbki czołowej lub podcinania

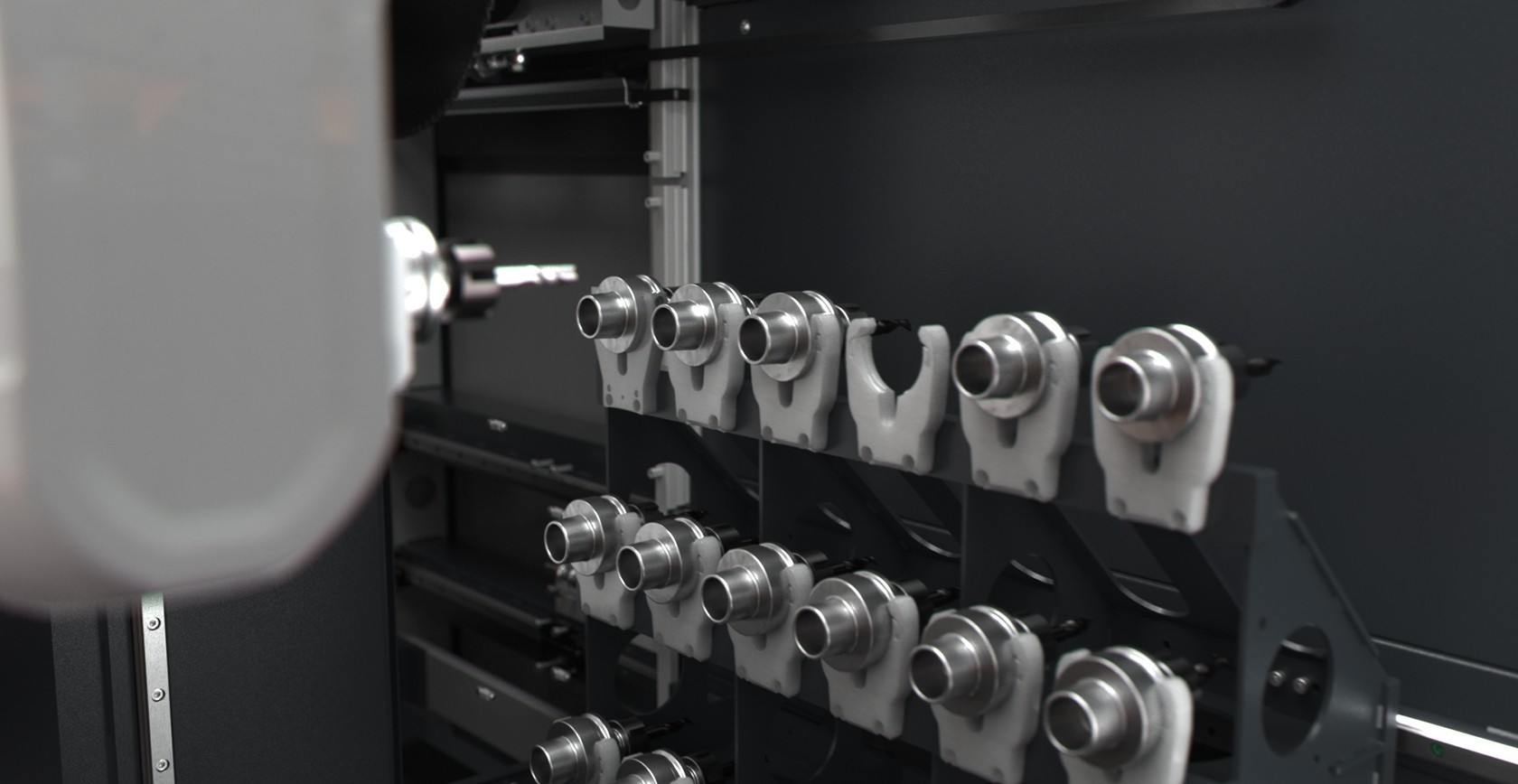

Zmieniacz narzędzi

Zapewnia krótki czas wymiany narzędzi: Zintegrowany, poziomy, współbieżny zmieniacz narzędzi z 18 gniazdami na narzędzia (3 rzędy po 6 narzędzi)

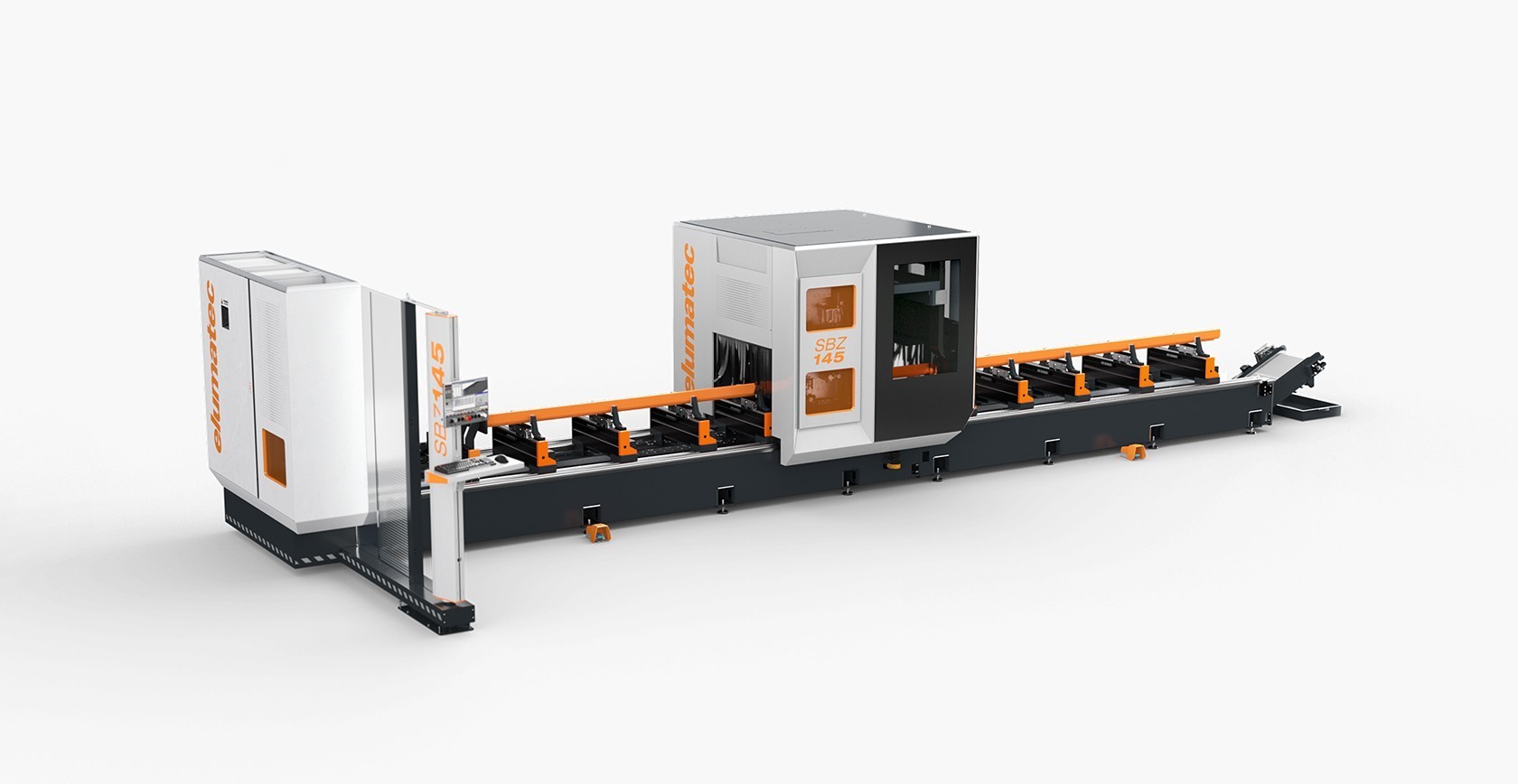

Solidna i stabilna konstrukcja bramowa o nowoczesnym designie

Wysoka dokładność pozycjonowania dzięki stabilnemu łożu maszyny i bramie z łożyskami po obu stronach

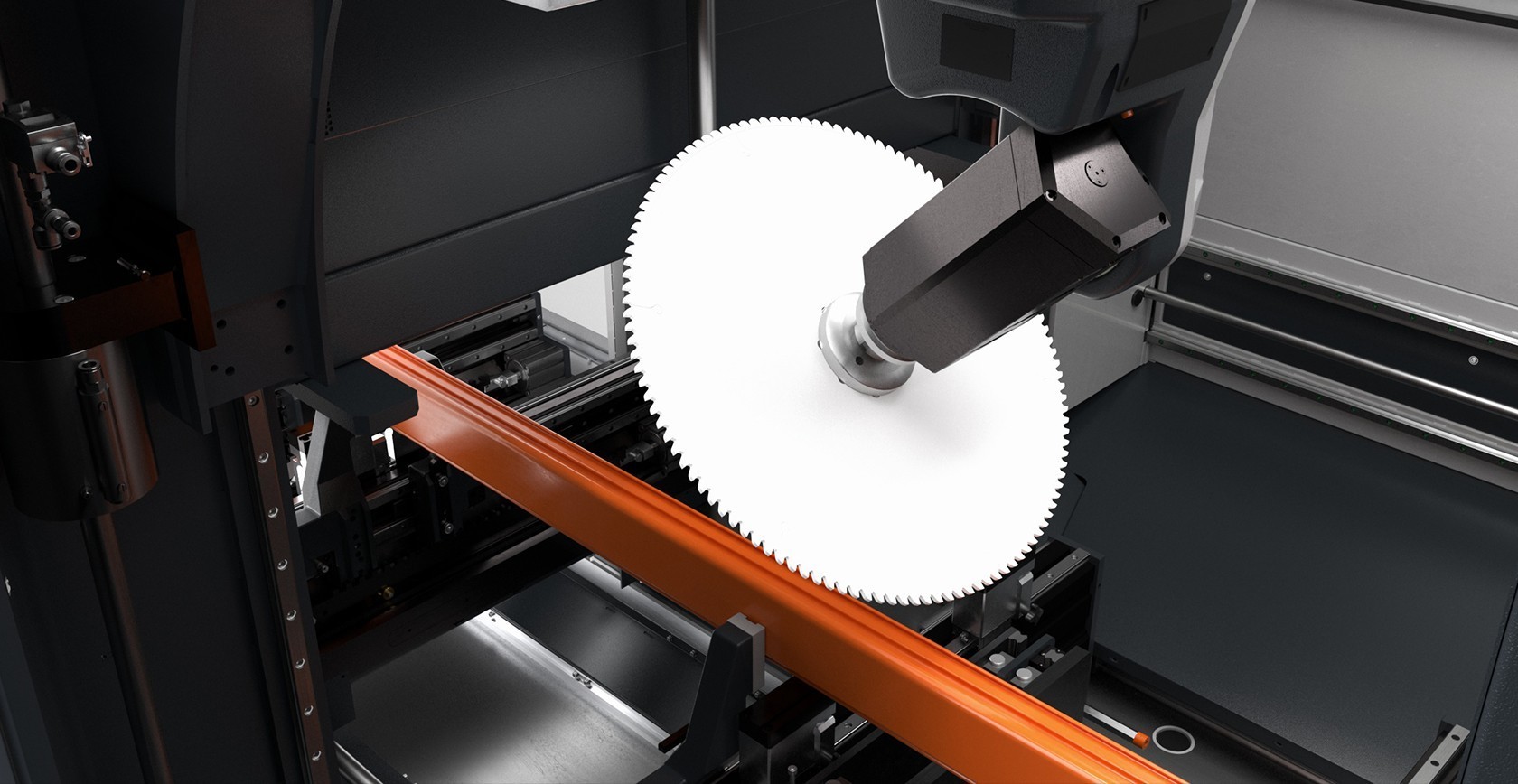

Tarcze piły

Współbieżny zmieniacz narzędzi oferuje miejsce na maksymalnie dwie tarcze piły o średnicach od 254 do 500 mm

Zoptymalizowane cykle obróbki

Maksymalna elastyczność: Automatyczne przyporządkowanie narzędzi, wykrywanie kolizji i wymiana zacisków

Szybkie i łatwe pozycjonowanie zacisków

Autonomicznie poruszające się zaciski z szybką regulacją / przesunięciem zacisku po osi V

Niska wysokość maszyny

Niewielkie zapotrzebowanie na miejsce dzięki wewnętrznej osi Z i łańcuchowi kablowemu

Skuteczne i wydajne rozwiązanie w zakresie odpadów

Przenośnik wiórów jest zintegrowany z łożem maszyny

Dane techniczne

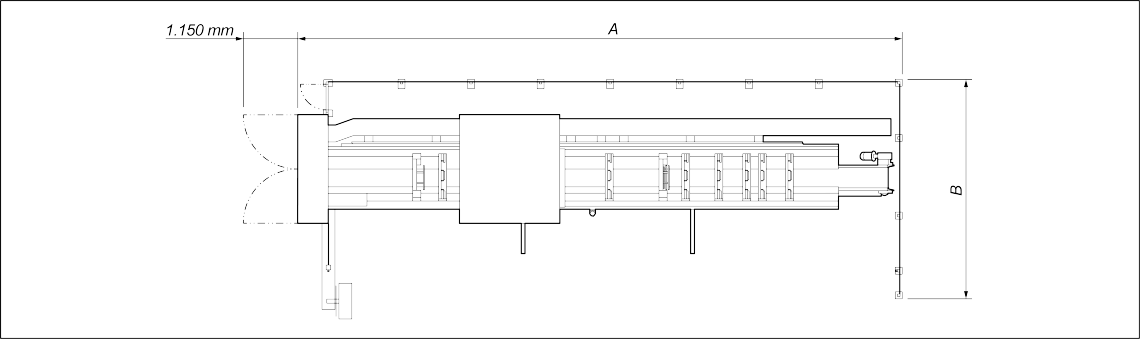

YERLEŞİM PLANI

SBZ 145
Długość całkowita (A) (mm)	12.060
Głębokość (B) (mm)	4.587
Wysokość (mm)	2.450
Waga (kg)	10.300

Całkowite wymiary i waga mogą się różnić w zależności od konfiguracji danego produktu

PRZESUW OSI

OŚ X (mm)

7.500

OŚ Y (mm)

1.300

OŚ Z (mm)

730

OŚ A

-110° / +110°

OŚ C

-182° / +182°

WRZECIONO FREZU

Maks. moc na S1 (kW)

Maks. prędkość (obr./min)

24.000

Stożek uchwytu narzędziowego

HSK 63F

TRYB PRACY

Praca w trybie wahadłowym z 2 zderzakami z lewej strony

Program prętów

URZĄDZENIA ZABEZPIECZAJĄCE I OSŁONY

Boczna osłona dostępu (ogrodzenie / panel ochronny)

Ochrona dostępu z przodu (kurtyna świetlna / laser)

Urządzenie ochronne z tyłu (ogrodzenie)

STRONY PRZEZNACZONE DO OBRÓBKI

Bezpośrednio za pomocą narzędzia (przód/góra/tył, końce)

OBSZAR ROBOCZY

1F = obróbka z 1 strony 5F = obróbka z 5 stron

		A	X1	Y1	Z1	X2	Y2	Z2
SBZ 145 - 7,5 m	pojedynczy element	145	7.500	560	350	7.500	560	350
	praca w trybie wahadłowym	145	3.250	560	350	2.900	560	350

Wymiary w mm

AUTOMATYCZNY MAGAZYN NARZĘDZIOWY

Magazyn narzędziowy współbieżny

OŚ U (zmieniacz narzędzi)

Typ magazynu: Zmieniacz liniowy

Liczba narzędzi w standardowym magazynie narzędziowym

Liczba narzędzi specjalnych w magazynie narzędziowym: Tarcze piły

Gniazdo narzędzia poziom 1 (do D = 100 mm i L = 210 mm)

Gniazdo narzędzia poziom 2 (do D = 63 mm i L = 210 mm)

Gniazdo narzędzia poziom 3 (do D = 63 mm i L = 145 mm)

ZACISKANIE CZĘŚCI

OŚ V (autonomiczne przesunięcie zacisków)

Liczba zacisków

Max. liczba dodatkowych zacisków o maksymalnym posuwie

POZYCJONOWANIE PROFILU

Liczba ograniczników materiału (pozycja mocowania, lewej strona)

Ogranicznik materiału w pozycji 2 (jest podłączony do zacisku)

Included

Available
