Mecanizado de perfiles en 5 ejes para las más altas exigencias, por primera vez en diseño de pórtico: como nuevo modelo de gama alta de elumatec, el centro de mecanizado de barras SBZ 155 combina parámetros de rendimiento antes inalcanzables con un diseño innovador. Más compacto, más flexible, más rápido: el SBZ 155 es un hito en el mecanizado CNC automatizado de perfiles de aluminio y de acero de pared delgada, también gracias al mecanizado por 6 lados y al accionamiento de pórtico para espacios reducidos, ambos disponibles opcionalmente. Los grandes almacenes de a bordo pueden equiparse con 16 herramientas estándar y, en función de la configuración individual, con hasta diez herramientas especiales (asiento para una hoja de sierra de 200 mm y otra de 550 mm de diámetro, máx. 4 cabezales angulares). El diseño del pórtico y el área de mecanizado de 2 zonas permiten la recogida y el paso de perfiles con secciones transversales de hasta 1.000 x 380 mm, además del trabajo flexible en el modo pendular. El SBZ 155 puede prepararse para las necesidades individuales de los clientes de elumatec con numerosas opciones de equipamiento. Desde la medición automática de la longitud por ambos lados hasta el escáner de código de barras de perfiles, satisface cualquier deseo. Este versátil centro también está preparado para eluCloud y, por tanto, es apto para los requisitos de la Industria 4.0.

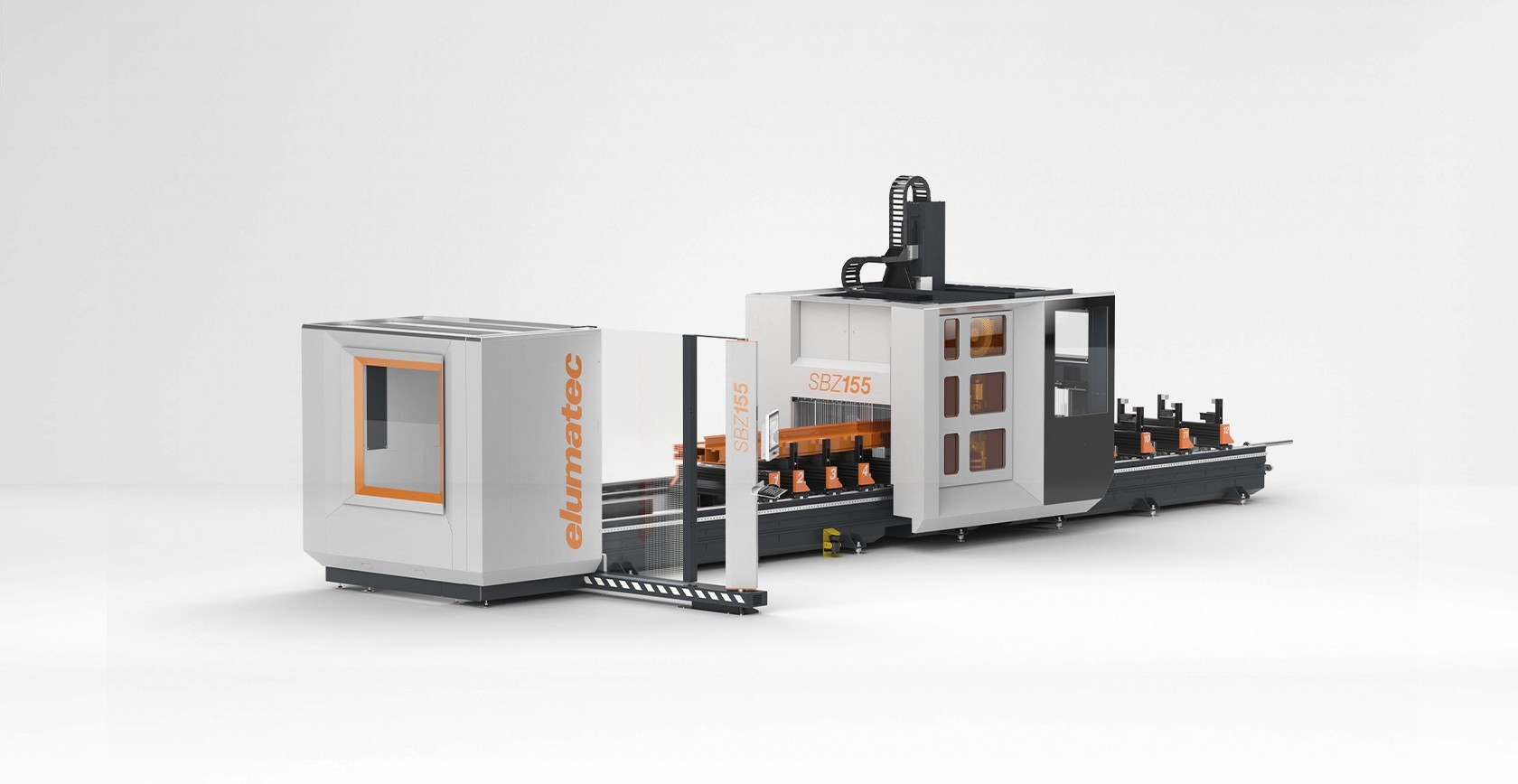

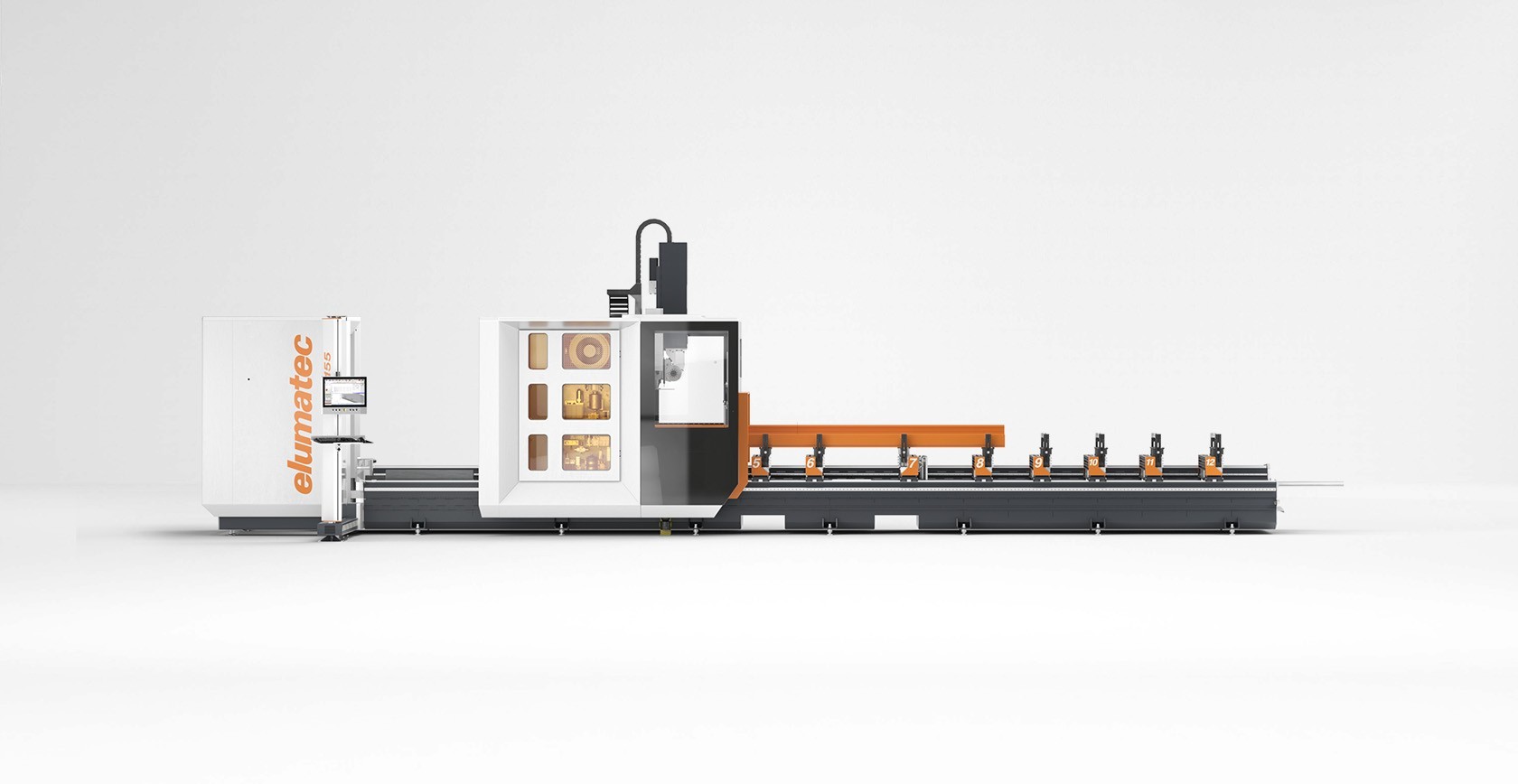

Centro de mecanizado de barras de 5 ejes con diseño de pórtico
OPCIONES
Su amplia y clara zona de mecanizado es
fácilmente visible a través de una ventana
de dimensiones generosas.

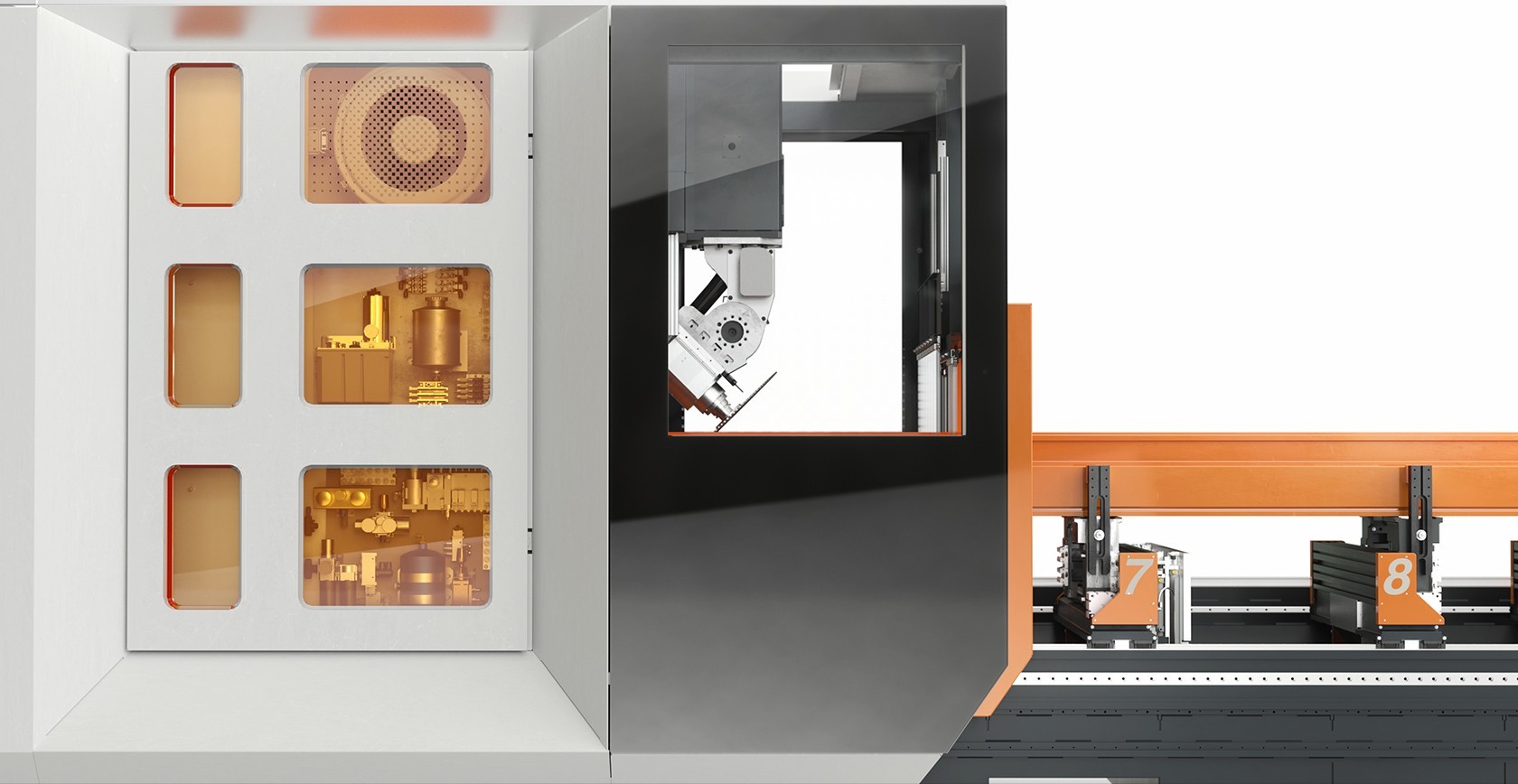

El carrusel de útiles tiene capacidad para discos de corte,
fresas y taladros, además de grupos de mecanizado adicionales.

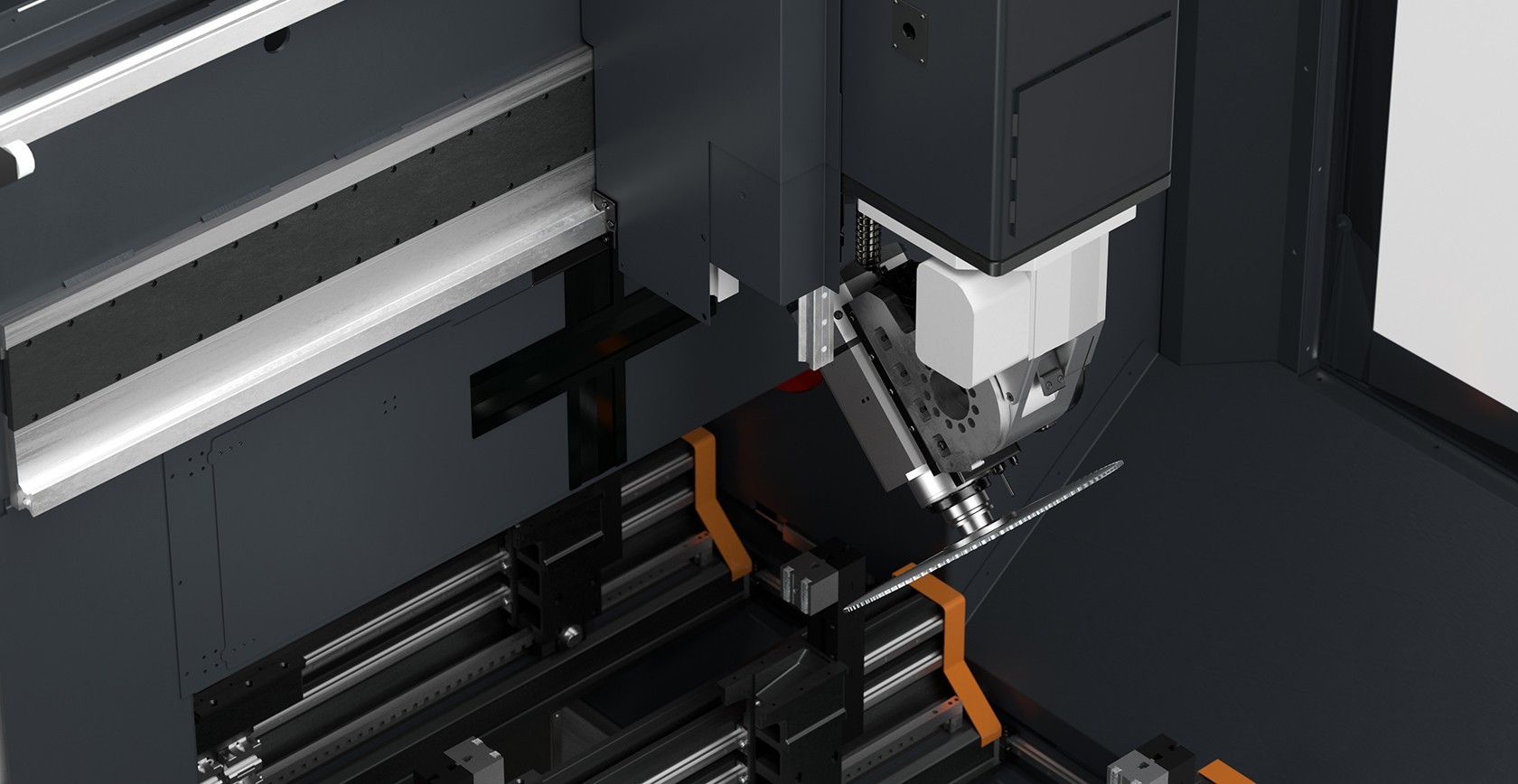

El cambiador de utillaje rotativo situado en la parte superior
del pórtico acorta los tiempos de cambio. El cambio
se realiza de forma rápida y segura en el pórtico,
y también es posible mientras el eje X está en movimiento.

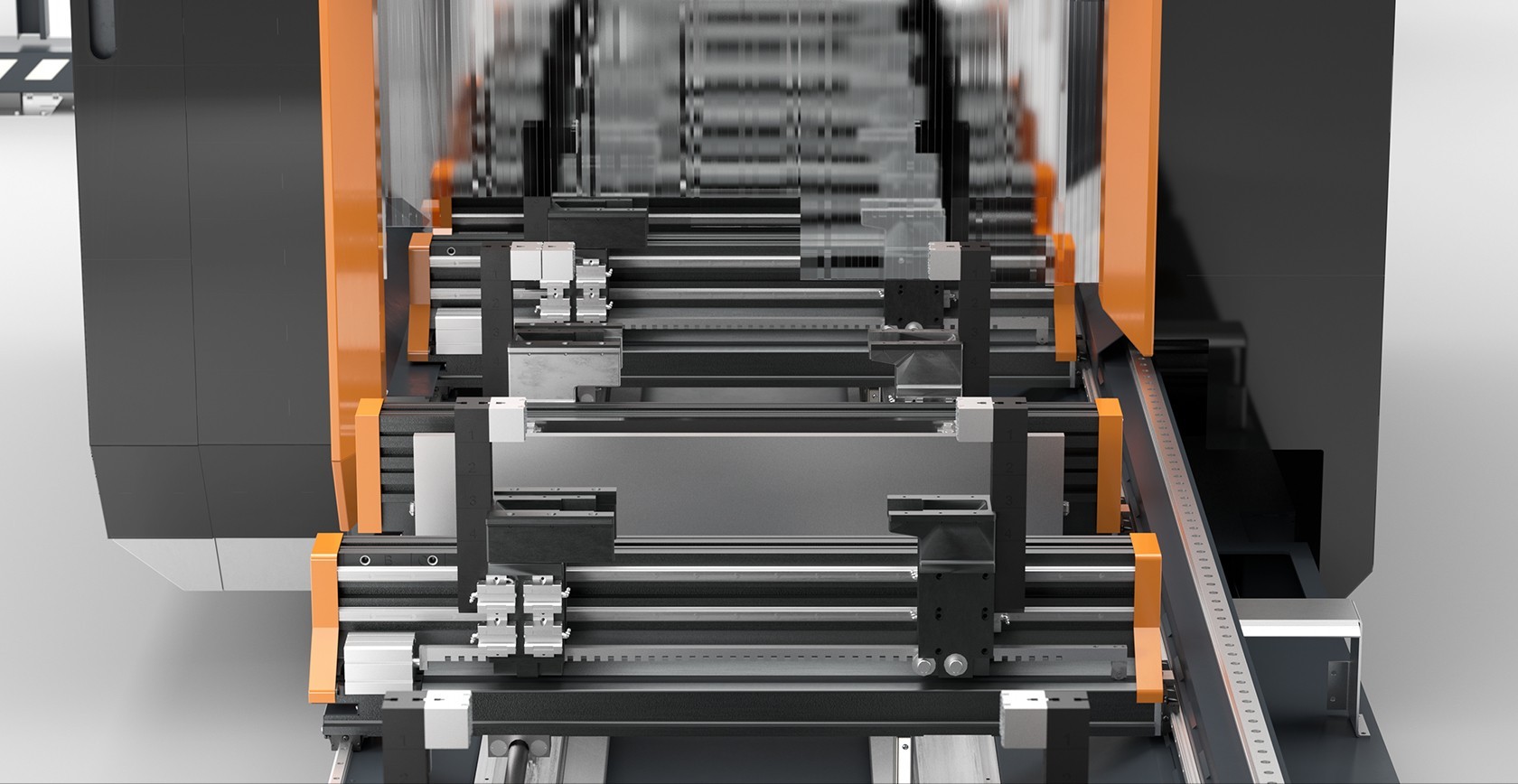

La tecnología de sujeción adaptable ofrece
posiciones de bloqueo para un ajuste rápido a
diferentes anchos de perfil. El tope se encuentra
en una posición ideal ergonómicamente en la
parte delantera.

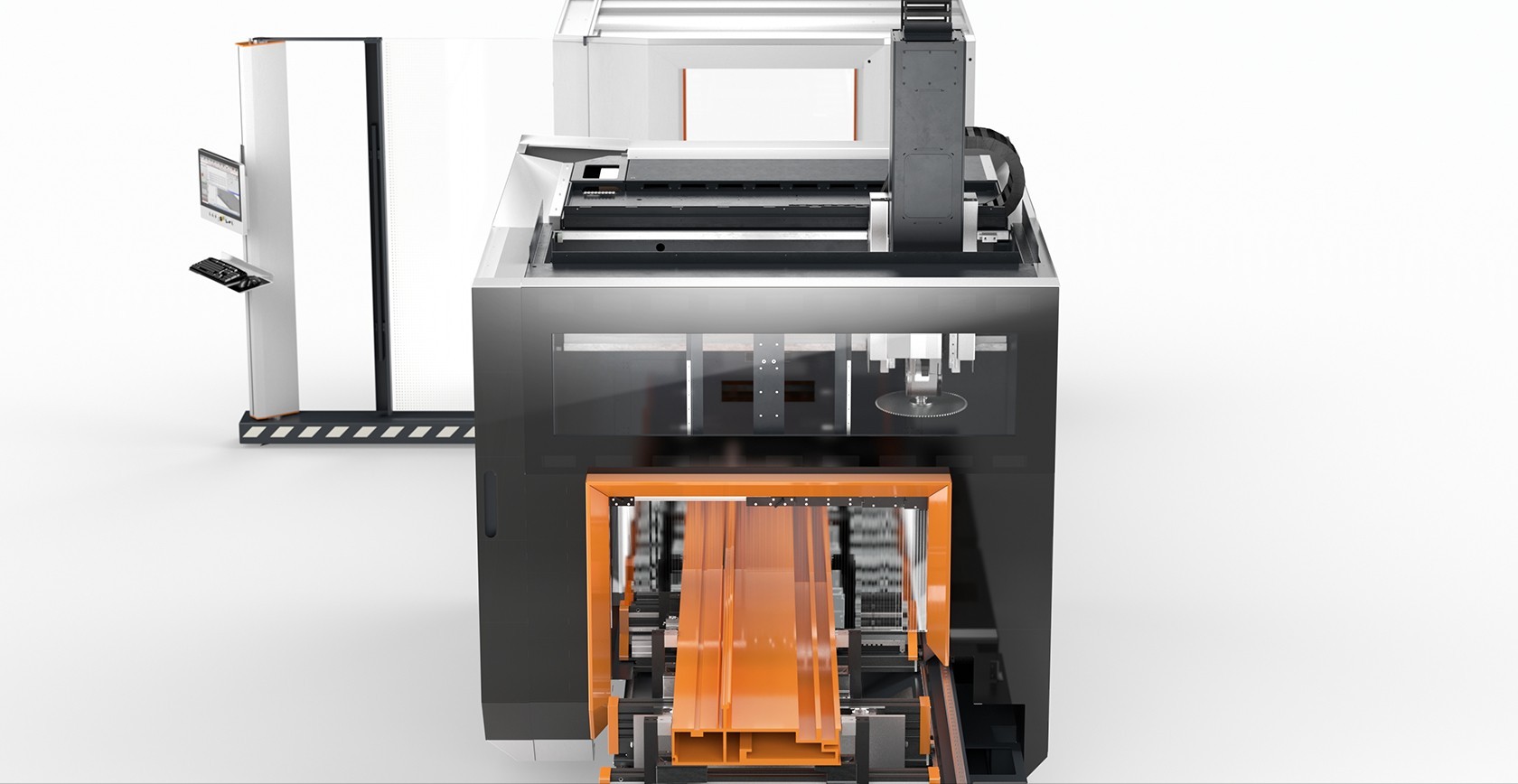

El brazo está guiado por delante y por detrás sobre el pórtico, lo que permite
procesar perfiles de gran volumen de hasta 1.000 x 380 mm. El SBZ 155 maneja
un gran volumen de mecanizado y presenta la estabilidad necesaria para las
aplicaciones industriales.
En el modo pendular, se pueden mecanizar piezas individuales en dos posiciones
de sujeción distintas. En el modo pendular, las zonas de mecanizado son
fácilmente accesibles de acuerdo con las normas de seguridad vigentes. Las áreas
se dividen en tres zonas, y el sistema láser inteligente y siempre activo reacciona
en función de la zona activa, garantizando así la máxima seguridad y reduciendo
las confirmaciones manuales.

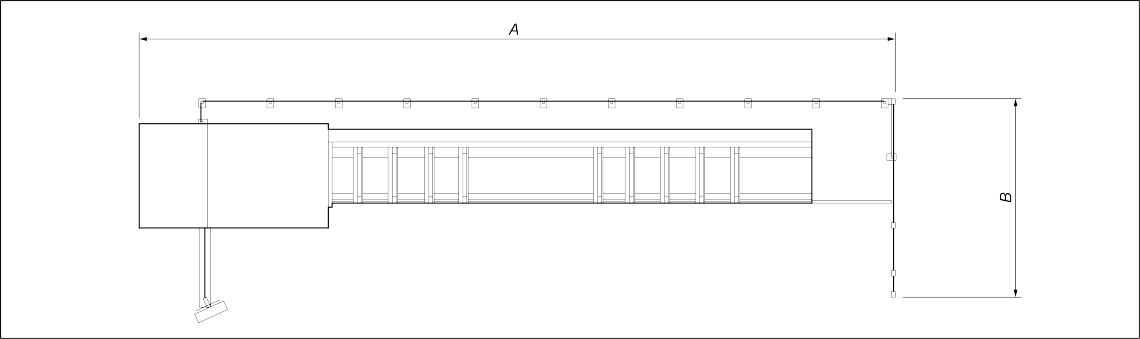

Las dimensiones totales y el peso pueden variar en función de la configuración del producto
