Makaralı mengeneler, profili güvenilir şekilde ve tam otomatik olarak sabitler. Mengeneler tüm profil uzunluğu boyunca hareket ettirilebilir ve işleme çevrimi sırasında da ayarlanabilir. Bu sayede, profil toleranslarını dengeleyebilirler ve "zor" geometrili profiller de dahil olmak üzere çok farklı profilleri mükemmel şekilde bağlayabilir ve sabit tutabilirler.
Profil bağlama (Opsiyonel)
İşleme modülü (Opsiyonel)
Profil kesiti üzerine esnek şekilde yerleştirilebilen sekiz mil, 0° ile 360° arasındaki her açı kombinasyonunda profilleri işleyebilir. Servo eksenin geçiş alanı ve hareket bölgeleri geniş şekilde boyutlandırıldığı için, daha büyük kesitler de esnek şekilde işlenebilir. İşleme, tercihe bağlı olarak bastırıcı X ekseni ile "hareketli" veya kalın duvar kalınlıklarında ikinci X ekseni ile sabit şekilde gerçekleşir. Bu sırada profil, bastırıcı X ekseni üzerinden konumlanır ve kombi bağlama sisteminin plaka sabitleme mekanizmasının yardımıyla sabitlenir. Makaralı mengene, mükemmel bir freze sonucu elde etmek için bağlama mesafelerini azaltır. Önden kolayca ulaşılan işleme bölümü ve HSK-C 40 takım tutucu, gerekmesi durumunda makinenin hızlı şekilde dönüştürülmesine olanak sağlar.
Boşaltma magazini ile profil boşaltma (Opsiyonel)
Tüm modellerde, bir dış tutucu, işlenen profilleri malzemeyi koruyarak boşaltma bandına bırakır. Kesme sırasında dış tutucuları pozisyona getiren bağlama sistemi, çok kısa uzunluklarda da kontrollü bir aktarmayı ve iyi parçaların tanımlı şekilde dışarı çekilmesini garanti eder. Gerekirse, profil kılavuz makaraları ve bağlama plakaları, bir hızlı değiştirme sistemi üzerinden özel profil formlarına uyarlanabilir. Manüel yerleştirme moduyla daha karmaşık profilleri özel olarak otomatik işlenebilir ve kesilebilir.
Yükleme magazini Yükleme (Opsiyonel)

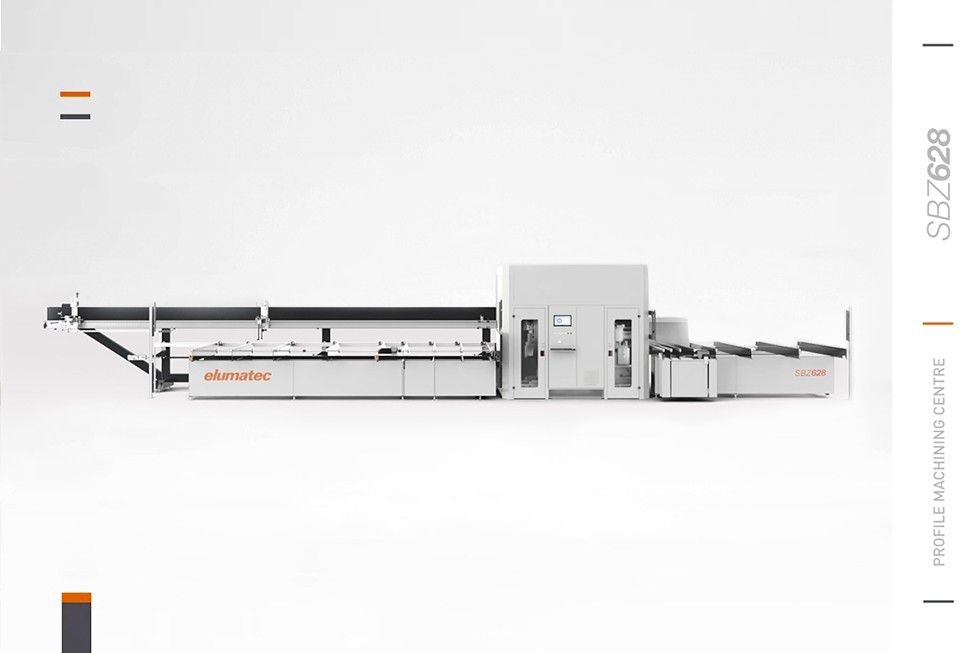

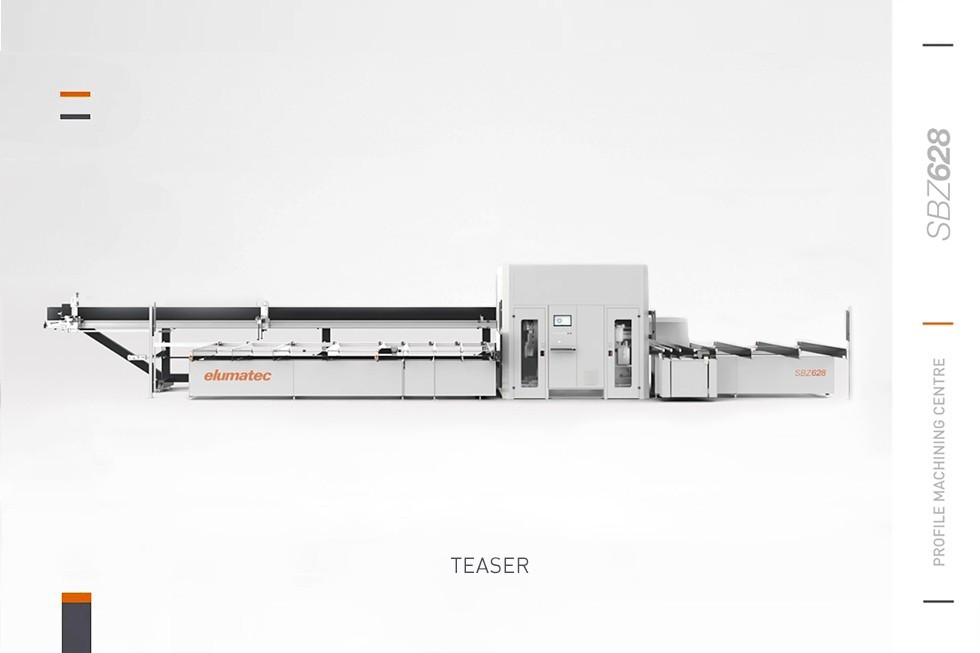

SBZ 628 XXL modelinde, profil kesitine bağlı olarak 1.500 - 7.600 mm arasındaki uzunlukta beş ile on arasında profil yerleştirilebilir. SBZ 628 XXL, standart olarak beş destek salıncağı ve sekiz kaldırma makarasıyla donatılmıştır. Tüm modellerde, destek salıncakları ve kaldırma makaraları opsiyonel olarak dokuz adede çıkartılabilir. Kalan parça işleme, SBZ 628 XXL'deki yükleme magazini üzerinden ve kalan parça ölçümü (opsiyon) kullanılarak tam otomatik şekilde gerçekleşir.
Kesme kafası (Opsiyonel)
Ek bir testere ünitesi, sistemi genişletir ve 45° ile 135° arasında eğimli ayırıcı kesimlere ve diğer yatay kesme stratejilerine olanak sağlar.
Tutucu sistemi (Opsiyonel)
Tutucu sistemi, doğrusal servo tahrik sayesinde karmaşık profil kesitlerini de en kısa süre içinde doğru işleme pozisyonuna getirir. SBZ 628 XXL'deki profile özel parametreler aracılığıyla, motorlu şekilde yükseklik ve yanal ayarı yapılabilen tutucu sistemi otomatik olarak hizalanır. SBZ 628 XXL, ek olarak bir 360° kademesiz döndürme fonksiyonuna sahiptir.
Profil bağlama (Opsiyonel)
Makaralı mengeneler, profili güvenilir şekilde ve tam otomatik olarak sabitler. Mengeneler tüm profil uzunluğu boyunca hareket ettirilebilir ve işleme çevrimi sırasında da ayarlanabilir. Bu sayede, profil toleranslarını dengeleyebilirler ve "zor" geometrili profiller de dahil olmak üzere çok farklı profilleri mükemmel şekilde bağlayabilir ve sabit tutabilirler.
İşleme modülü (Opsiyonel)
Profil kesiti üzerine esnek şekilde yerleştirilebilen sekiz mil, 0° ile 360° arasındaki her açı kombinasyonunda profilleri işleyebilir. Servo eksenin geçiş alanı ve hareket bölgeleri geniş şekilde boyutlandırıldığı için, daha büyük kesitler de esnek şekilde işlenebilir. İşleme, tercihe bağlı olarak bastırıcı X ekseni ile "hareketli" veya kalın duvar kalınlıklarında ikinci X ekseni ile sabit şekilde gerçekleşir. Bu sırada profil, bastırıcı X ekseni üzerinden konumlanır ve kombi bağlama sisteminin plaka sabitleme mekanizmasının yardımıyla sabitlenir. Makaralı mengene, mükemmel bir freze sonucu elde etmek için bağlama mesafelerini azaltır. Önden kolayca ulaşılan işleme bölümü ve HSK-C 40 takım tutucu, gerekmesi durumunda makinenin hızlı şekilde dönüştürülmesine olanak sağlar.
Boşaltma magazini ile profil boşaltma (Opsiyonel)
Tüm modellerde, bir dış tutucu, işlenen profilleri malzemeyi koruyarak boşaltma bandına bırakır. Kesme sırasında dış tutucuları pozisyona getiren bağlama sistemi, çok kısa uzunluklarda da kontrollü bir aktarmayı ve iyi parçaların tanımlı şekilde dışarı çekilmesini garanti eder. Gerekirse, profil kılavuz makaraları ve bağlama plakaları, bir hızlı değiştirme sistemi üzerinden özel profil formlarına uyarlanabilir. Manüel yerleştirme moduyla daha karmaşık profilleri özel olarak otomatik işlenebilir ve kesilebilir.
Yükleme magazini Yükleme (Opsiyonel)
SBZ 628 XXL modelinde, profil kesitine bağlı olarak 1.500 - 7.600 mm arasındaki uzunlukta beş ile on arasında profil yerleştirilebilir. SBZ 628 XXL, standart olarak beş destek salıncağı ve sekiz kaldırma makarasıyla donatılmıştır. Tüm modellerde, destek salıncakları ve kaldırma makaraları opsiyonel olarak dokuz adede çıkartılabilir. Kalan parça işleme, SBZ 628 XXL'deki yükleme magazini üzerinden ve kalan parça ölçümü (opsiyon) kullanılarak tam otomatik şekilde gerçekleşir.
Kesme kafası (Opsiyonel)
Ek bir testere ünitesi, sistemi genişletir ve 45° ile 135° arasında eğimli ayırıcı kesimlere ve diğer yatay kesme stratejilerine olanak sağlar.
Tutucu sistemi (Opsiyonel)
Tutucu sistemi, doğrusal servo tahrik sayesinde karmaşık profil kesitlerini de en kısa süre içinde doğru işleme pozisyonuna getirir. SBZ 628 XXL'deki profile özel parametreler aracılığıyla, motorlu şekilde yükseklik ve yanal ayarı yapılabilen tutucu sistemi otomatik olarak hizalanır. SBZ 628 XXL, ek olarak bir 360° kademesiz döndürme fonksiyonuna sahiptir.
